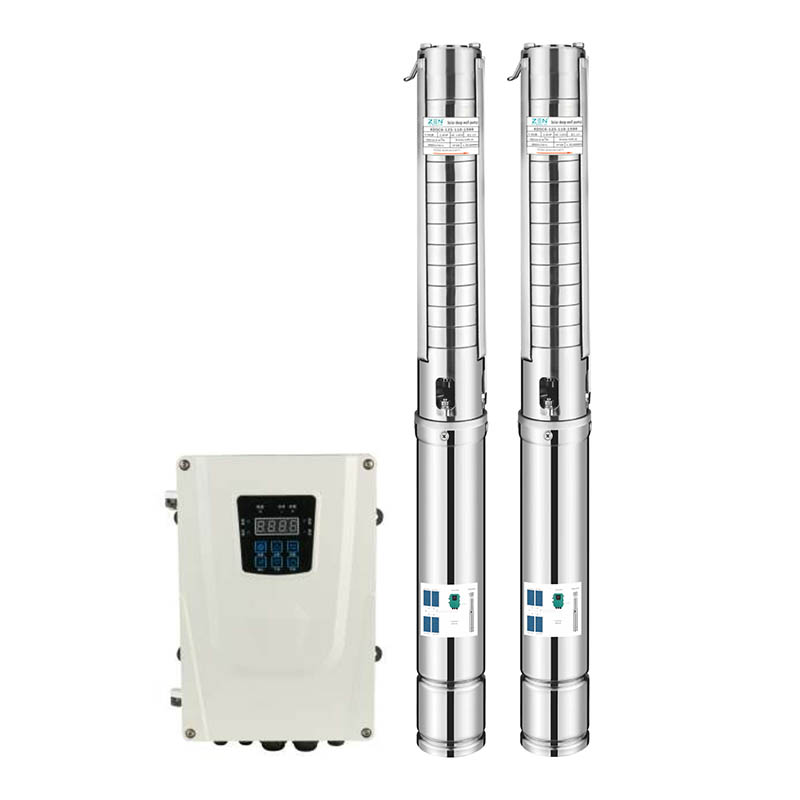

Installation et utilisationUne installation générale de pompe solaire se compose principalement de panneaux solaires, de boîtiers de commande et de pompes. Les pompes solaires de surface sont utilisées pour augmenter la pression de l’eau. Permet à l'eau d'être distribuée dans une plage plus élevée et plus large. Dans les régions ensoleillées du monde, en particulier dans les zones reculées où il n’y a pas d’électricité, l’énergie solaire constitue le moyen le plus intéressant d’approvisionnement en eau. En plus des pompes à eau et des sources d'énergie renouvelables, les pompes solaires comprennent également tous les dispositifs de contrôle, de communication et auxiliaires nécessaires fournis comme un système complet. Le système peut être combiné et adapté à tous les besoins en fonction des conditions du site d'installation. La sélection énergétique et la large plage de performances offrent une plus grande flexibilité.
Le contrôleur peut être utilisé en mode solaire unique, le courant maximum est limité à 12 A et la puissance maximale est surveillée par l'algorithme MPPT. La vitesse de la pompe est déterminée par la puissance des panneaux solaires, la vitesse maximale de la pompe, la puissance maximale du contrôleur et la température du contrôleur. Chaque fois que des conditions sont remplies, la vitesse de la pompe restera actuelle ou fonctionnera à une vitesse réduite.
Le contrôleur peut être utilisé en mode AC unique et l'entrée de courant AC maximale est limitée à 11 A (les différents modèles peuvent varier). La vitesse de la pompe est déterminée par le courant d'entrée CA, la vitesse maximale de la pompe, la puissance maximale du contrôleur et la température du contrôleur. Chaque fois que des conditions sont remplies, la vitesse de la pompe sera maintenue à la vitesse actuelle ou fonctionnera à une vitesse réduite.
Mode de commutation automatique entre l'énergie solaire et le courant alternatif. L'énergie solaire et le courant alternatif sont introduits simultanément. Le mode par défaut est l'énergie solaire.
Le point de commutation de la puissance d'entrée solaire est de 250 W, et s'il est inférieur à 250 W, il passe automatiquement en AC (100 - 900 W réglable).
Le temps de commutation CA par défaut pour le système est de 15 minutes, et lorsque l'énergie solaire est détectée, le CA passe à l'énergie solaire dans les 15 minutes. (1 à 60 minutes) Peut être personnalisé.
Modèle | Tension (V) |
Meilleure tension CC (V) |
Pouvoir (W) |
Max. Flux (m³/h) |
Max. Pression (m) |
Sortie (pouce) |
Câble (m) |
Un panneau solaire | |
tension ouverte | Pouvoir | ||||||||
3SSP4.5-72--96/750-A/D | 85~265 | 60~430 | 750 | 4.5 | 72 | 1,25" | 2 | <430V | ≥1100W |
3SSP4.5-113-144/1100-A/D | 85~265 | 60~430 | 1100 | 4.5 | 113 | 1,25" | 2 | <430V | ≥1600W |
3SSP4.5-152-192/1500-A/D | 85~265 | 60~430 | 1500 | 4.5 | 152 | 1,25" | 2 | <430V | ≥2200W |
4SSP3.5-124-96/750-A/D | 85~265 | 60~430 | 750 | 3.5 | 124 | 1,25" | 2 | <430V | ≥1100W |
4SSP3.5-190-144/1100-A/D | 85~265 | 60~430 | 1100 | 3.5 | 190 | 1,25" | 2 | <430V | ≥1600W |
4SSP3.5-260-192/1500-A/D | 85~265 | 60~430 | 1500 | 3.5 | 260 | 1,25" | 2 | <430V | ≥2200W |
4SSP3.5-370-280/2200-A/D | 85~265 | 60~430 | 2200 | 3.5 | 370 | 1,25" | 2 | <430V | ≥3300W |
4SSP6.5-62-96/750-A/D | 85~265 | 60~430 | 750 | 6.5 | 62 | 1,25" | 2 | <430V | ≥1100W |
4SSP6.5-100-144/1100-A/D | 85~265 | 60~430 | 1100 | 6.5 | 100 | 1,25" | 2 | <430V | ≥1600W |
4SSP6.5-125-192/1500-A/D | 85~265 | 60~430 | 1500 | 6.5 | 125 | 1,25" | 2 | <430V | ≥2200W |
4SSP6.5-188-280/2200-A/D | 85~265 | 60~430 | 2200 | 6.5 | 188 | 1,25" | 2 | <430V | ≥3300W |
4SSP8.5-50-96/750-A/D | 85~265 | 60~430 | 750 | 8.5 | 50 | 1,5" | 2 | <430V | ≥1100W |
4SSP8.5-75-144/1100-A/D | 85~265 | 60~430 | 1100 | 8.5 | 75 | 1,5" | 2 | <430V | ≥1600W |
4SSP8.5-100-192/1500-A/D | 85~265 | 60~430 | 1500 | 8.5 | 100 | 1,5" | 2 | <430V | ≥2200W |
4SSP8.5-150-280/2200-A/D | 85~265 | 60~430 | 2200 | 8.5 | 150 | 1,5" | 2 | <430V | ≥3300W |
4SSP16-38-144/1100-A/D | 85~265 | 60~430 | 1100 | 16 | 38 | 1,5" | 2 | <430V | ≥1600W |
4SSP16-62-192/1500-A/D | 85~265 | 60~430 | 1500 | 16 | 62 | 1,5" | 2 | <430V | ≥2200W |
4SSP16-88--280/2200-A/D | 85~265 | 60~430 | 2200 | 16 | 88 | 1,5" | 2 | <430V | ≥3300W |
4SSP20-40-192/1500-A/D | 85~265 | 60~430 | 1500 | 20 | 40 | 1,5" | 2 | <430V | ≥2200W |
4SSP20-54-280/2200-A/D | 85~265 | 60~430 | 2200 | 20 | 54 | 1,5" | 2 | <430V | ≥3300W |
Modèle : type AC DC Puissance adaptative : 750 - 2 200 W Type de modèle Puissance adaptative : ≤2200W
1. protection contre les basses tensions et les surtensions. 2. protection contre les surcharges et les surtensions. 3. Protection contre les pompes sèches. 4. Protection haute température. 5. Manque de protection de phase. 6. Trois ensembles de commutateurs de niveau d'eau. 7. Moniteurs LCD. |
|
|
Modèle : Type D Puissance adaptative : ≤1100W
1. protection contre les basses tensions et les surtensions. 2. protection contre les surcharges et les surtensions. 3. Protection contre les pompes sèches. 4. Protection haute température. 5. Manque de protection de phase. 6. Trois ensembles de commutateurs de niveau d'eau. 7. Moniteurs LCD |
|
Modèle: Type B Puissance adaptative : ≤1500W
1. protection contre les basses tensions et les surtensions. 2. protection contre les surcharges et les surtensions. 3. Protection contre les pompes sèches. 4. Protection haute température. 5. Manque de protection de phase. 6. Trois ensembles de commutateurs de niveau d'eau. 7. Moniteurs LCD. |
|
Modèle : type E Puissance adaptative : ≤1100W
1. protection contre les basses tensions et les surtensions. 2. protection contre les surcharges et les surtensions. 3. Protection contre les pompes sèches. 4. Protection haute température. 5. Manque de protection de phase. 6. Trois ensembles de commutateurs de niveau d'eau. |
Modèle: Type C Puissance adaptative : ≤2200W
1. protection contre les basses tensions et les surtensions. 2. protection contre les surcharges et les surtensions. 3. Protection contre les pompes sèches. 4. Protection haute température. 5. Manque de protection de phase. 6. Trois ensembles de commutateurs de niveau d'eau. 7. Moniteurs LCD. |
|
Modèle : Type F Puissance adaptative : ≤1100W
1. protection contre les basses tensions et les surtensions. 2. protection contre les surcharges et les surtensions. 3. Protection contre les pompes sèches. 4. Protection haute température. 5. Manque de protection de phase. |
