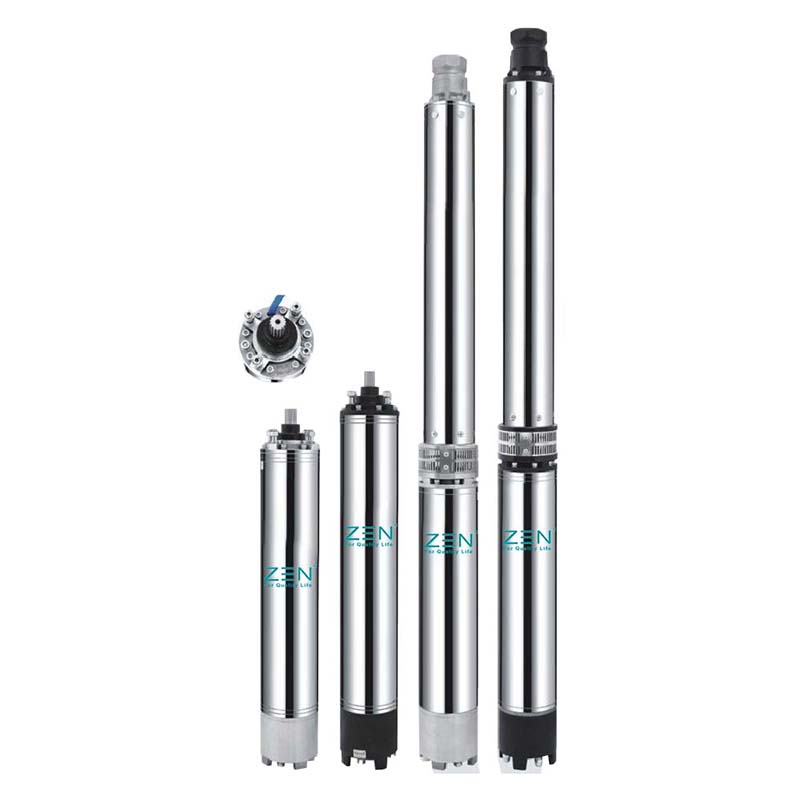

La pompe de puits profond remplie d'eau en acier inoxydable 5SDM est fabriquée en acier au silicium de qualité 50TW 400-600, qui présente une faible élévation de température, un bon effet d'économie d'énergie et une longue durée de vie.
1. Convient aux puits profonds d'un diamètre supérieur à 135 mm.
2. Composants de la pompe : bague en céramique, disque de poussée en céramique, roue flottante à un étage.
Caractéristiques : a un effet anti-sable plus fort.
3. Convient pour démarrer et faire fonctionner le convertisseur de fréquence sans endommager l'enroulement du moteur.
4. Moteur électrique : norme internationale NIMA
5. L'ensemble de la machine est constitué de pièces moulées en acier inoxydable, toutes utilisant une solution de moulage de précision en silicone.
Débit jusqu'à : 40 m³/h
Charge : 600 m
* Conception à large tension, fonctionnement sûr et stable de 300 V à 420 V.
* Moteur électrique : plaques d'acier au silicium 50TW 400 - 600, faible élévation de température, bon effet d'économie d'énergie, longue durée de vie.
* Connexion électromagnétique du moteur : 180C. Classe d'isolation : niveau H
* Lignes électriques : F46 Matériaux imperméables à haute température.
* Joint de roulement principal : marque Morgan (du Royaume-Uni), matériau : alliage de graphite de haute pureté, fonctionnant en continu pendant 80 000 heures sans panne.
*Conception électromagnétique : la charge par essieu est réglée à 1,35 fois la puissance par essieu.
*Axe principal du moteur : 40Cr/42Cr - Mo pour éviter d'endommager le moteur.
* Classe de précision de traitement : premier niveau de précision B.
| Modèle | Roue |
Nominal consommation m³/heure |
Nominal inapor (m) |
Maximum cours m³/heure |
Maximum effort (m) |
Pouvoir le moteur |
Pompe maximale O.D. |
Taille d'exportation | ||
| KW | HP | mm | Pouce | mm | ||||||
| 5SDM10-60/7 | 7 | 10 | 60 | 17 | 70 | 1.5 | 2 | 130 | 1,5" | 40 |
| 5SDM10-80/9 | 9 | 10 | 80 | 17 | 90 | 2.2 | 3.0 | 1,5" | 40 | |
| 5SDM10-100/12 | 12 | 10 | 100 | 17 | 125 | 3 | 4 | 1,5" | 40 | |
| 5SDM10-120/15 | 15 | 10 | 120 | 17 | 150 | 4 | 5.5 | 1,5" | 40 | |
| 5SDM10-160/20 | 20 | 10 | 160 | 17 | 200 | 5.5 | 7.5 | 1,5" | 40 | |
| 5SDM10-220/28 | 28 | 10 | 220 | 17 | 270 | 7.5 | 10.0 | 1,5" | 40 | |
| 5SDM10-250/34 | 34 | 10 | 250 | 17 | 320 | 9.2 | 12.5 | 1,5" | 40 | |
| 5SDM10-300/40 | 40 | 10 | 300 | 17 | 370 | 11 | 15 | 1,5" | 40 | |
| 5SDM10-350/48 | 48 | 10 | 350 | 17 | 450 | 13 | 17.5 | 1,5" | 40 | |
| 5SDM10-400/54 | 54 | 10 | 400 | 17 | 500 | 15 | 20 | 1,5" | 40 | |
| 5SDM10-450/60 | 60 | 10 | 450 | 17 | 550 | 18.5 | 25 | 1,5" | 40 | |
| 5SDM10-500/70 | 70 | 10 | 500 | 17 | 600 | 22 | 30 | 1,5" | 40 | |
| 5SDM15-40/5 | 5 | 15 | 40 | 25 | 55 | 1.5 | 2 | 1,5" | 40 | |
| 5SDM15-50/7 | 7 | 15 | 50 | 25 | 65 | 2.2 | 3.0 | 1,5" | 40 | |
| 5SDM15-60/9 | 9 | 15 | 60 | 25 | 80 | 3 | 4 | 1,5" | 40 | |
| 5SDM15-80/11 | 11 | 15 | 80 | 25 | 100 | 4 | 5.5 | 1,5" | 40 | |
| 5SDM15-105/15 | 15 | 15 | 105 | 25 | 140 | 5.5 | 7.5 | 1,5" | 40 | |
| 5SDM15-150/20 | 20 | 15 | 150 | 25 | 180 | 7.5 | 10.0 | 1,5" | 40 | |
| 5SDM15-160/24 | 24 | 15 | 160 | 25 | 210 | 9.2 | 12.5 | 1,5" | 40 | |
| 5SDM15-200/29 | 29 | 15 | 200 | 25 | 160 | 11 | 15 | 1,5" | 40 | |
| 5SDM15-230/34 | 34 | 15 | 230 | 25 | 300 | 13 | 17.5 | 1,5" | 40 | |
| 5SDM15-250/37 | 37 | 15 | 250 | 25 | 325 | 15 | 20 | 1,5" | 40 | |
| 5SDM15-300/44 | 44 | 15 | 300 | 25 | 400 | 18.5 | 25.0 | 1,5" | 40 | |
| 5SDM15-350/50 | 50 | 15 | 350 | 25 | 450 | 22 | 30 | 1,5" | 40 | |
| 5SDM20-30/5 | 5 | 20 | 30 | 35 | 50 | 2.2 | 3 | 2" | 50 | |
| 5SDM20-42/7 | 7 | 20 | 42 | 35 | 55 | 3 | 4 | 2" | 50 | |
| 5SDM20-54/9 | 9 | 20 | 54 | 35 | 75 | 4 | 5.5 | 2" | 50 | |
| 5SDM20-65/11 | 11 | 20 | 65 | 35 | 85 | 5.5 | 7.5 | 2" | 50 | |
| 5SDM20-85/14 | 14 | 20 | 85 | 35 | 105 | 7.5 | 10 | 2" | 50 | |
| 5SDM20-110/18 | 18 | 20 | 110 | 35 | 130 | 9.2 | 12.5 | 2" | 50 | |
| 5SDM20-128/21 | 21 | 20 | 128 | 35 | 155 | 11 | 15 | 2" | 50 | |
| 5SDM20-145/24 | 24 | 20 | 145 | 35 | 170 | 13 | 17.5 | 2" | 50 | |
| 5SDM20-164/27 | 27 | 20 | 164 | 25 | 200 | 15 | 20 | 130 | 2" | 50 |
| 5SDM20-182/30 | 30 | 20 | 182 | 25 | 250 | 18.5 | 25.0 | 2" | 50 | |
| 5SDM20-208/34 | 34 | 20 | 208 | 25 | 300 | 22 | 30 | 2" | 50 | |
| 5SDM25-35/6 | 6 | 25 | 35 | 40 | 55 | 3 | 4 | 2,5" | 65 | |
| 5SDM25-40/7 | 7 | 25 | 40 | 40 | 60 | 4 | 5.5 | 2,5" | 65 | |
| 5SDM25-52/9 | 9 | 25 | 52 | 40 | 80 | 5.5 | 7.5 | 2,5" | 65 | |
| 5SDM25-70/12 | 12 | 25 | 70 | 40 | 100 | 7.5 | 10 | 2,5" | 65 | |
| 5SDM25-85/15 | 15 | 25 | 85 | 40 | 135 | 9.2 | 12.5 | 2,5" | 65 | |
| 5SDM25-105/18 | 18 | 25 | 105 | 40 | 160 | 11 | 15 | 2,5" | 65 | |
| 5SDM25-120/21 | 21 | 25 | 120 | 40 | 195 | 13 | 17.5 | 2,5" | 65 | |
| 5SDM25-140/24 | 24 | 25 | 140 | 40 | 210 | 15 | 20 | 2,5" | 65 | |
