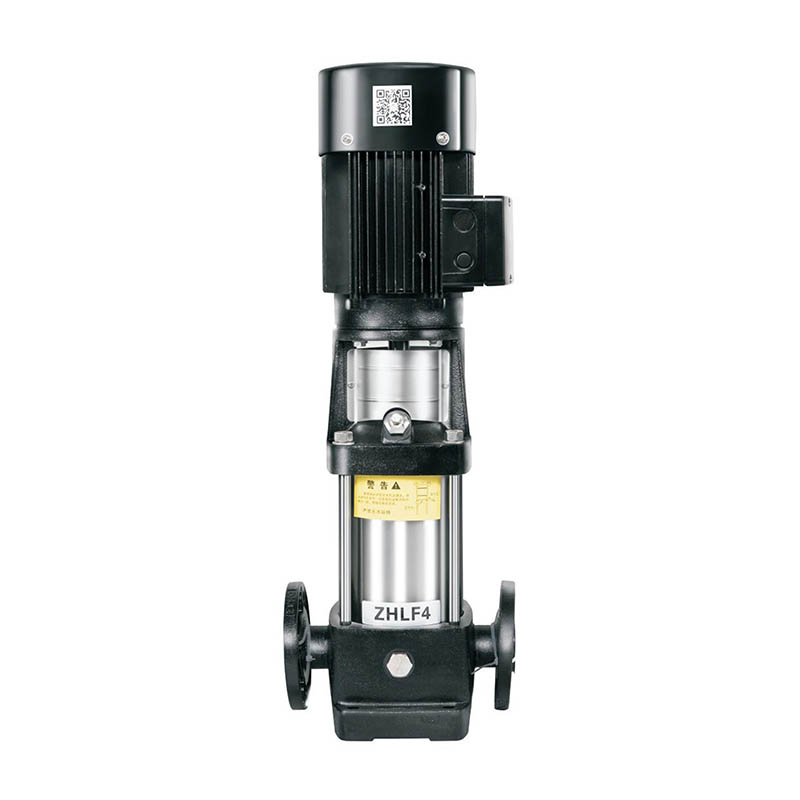

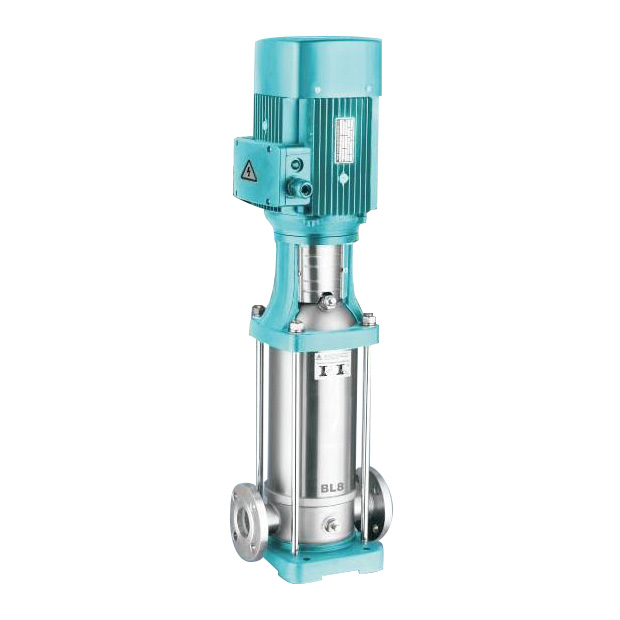

Pompe centrifuge multicellulaire verticale en acier inoxydable CDL(F)objectif principalCDL/CDLF est un produit multifonctionnel capable de transporter divers fluides depuis l'eau du robinet jusqu'aux liquides industriels, adaptés à différentes températures, débits et......
CDL/CDLF est un produit multifonctionnel capable de transporter divers fluides depuis l'eau du robinet jusqu'aux liquides industriels, adaptés à différentes températures, débits et pressions, CDL pour les liquides non corrosifs et CDLF pour les liquides légèrement corrosifs.
Approvisionnement en eau : filtration et approvisionnement en eau des stations d'épuration, approvisionnement en eau des sites de traitement des eaux, pressurisation des immeubles de grande hauteur compétents.
Pressurisation industrielle : système d'eau de traitement, système de nettoyage, système de lavage haute pression, système d'extinction d'incendie.
Transfert de fluides industriels : systèmes de réfrigération et de climatisation, systèmes d'alimentation et de condensation de chaudières, machines-outils, acides et alcalis.
Traitement de l'eau : système d'ultrafiltration, système d'osmose inverse, système de distillation, séparateur, piscine.
Irrigation : irrigation agricole, irrigation, irrigation goutte à goutte.
Température du liquide : température constante de - 15°C à + 70°C
Type eau chaude - 15°C à + 120°C
Température ambiante : maximale + 40°C
Altitude au dessus du niveau de la mer : jusqu'à 1000 m
CDL/CDLF est une pompe centrifuge multicellulaire verticale non auto-amorçante installée dans un moteur standard, l'axe du moteur est connecté directement à l'axe de la pompe via l'accouplement de la tête de pompe, le boulon de tige fixe le cylindre de pression, l'élément d'écoulement entre la tête de pompe et la section d'entrée et de sortie, l'entrée et la sortie de la pompe sont dans la même ligne droite au bas de la pompe ; La pompe peut être personnalisée en fonction des besoins du dispositif de protection intelligent, de la rotation de la pompe sèche, de la défaillance de phase, de la surcharge, etc. Protection efficace.
Moteur:
Le moteur électrique est un moteur standard entièrement fermé, bipolaire et refroidi par air.
Classe de protection : IP55
Classe d'isolation : F
Tension standard : 50 Hz : x220 - 230 / 240 V
3x200-220/346-380V
3x220-240/380-415V
3x380-415V
CDL, CDLF2, 4,8,12, 15,20
CDL F8-2/1
①CDL : pompe centrifuge multicellulaire verticale légère
② F : Elément de débit - Acier inoxydable 304 ou 316L (type régulier)
③ 8 : Débit nominal m³/h
④ 2 : Lignes
⑤ 1 : Nombre de roue
CDL, CDLF32,42,65
CDL F 32 - 10 - 2
①CDL : pompe centrifuge multicellulaire verticale légère
② F : Elément de débit - Acier inoxydable 304 ou 316L (type régulier)
③ 32 : Débit nominal m³/h
④ 10 : Série × 10
⑤ 2 : Nombre de roue
Type/taille de pompe | CD/CDLF | ||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 8 | 10 | 12 | 15 | 16 | 20 | 32 | 42 | 65 | 85 | 120 | 150 | 200 | ||
Raccordement à bride ronde | DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |||||||||
P1 | 60 | 80 | 107 | 120 | 150 | 175 | 203 | ||||||||||||
P | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 220 | 250 | ||||||||||
P2 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 270 | 300 | ||||||||||
n-d1 | 4-φ14 | 4-f18 | 8-f18 | 8-f28 | |||||||||||||||
C | 250 | 280 | 300 | 320 | 365 | 380 | 380 | 490 | |||||||||||
E | 75 | 80 | 90 | 105 | 140 | 180 | 200 | ||||||||||||
h | 32 | 25 | 35 | 30 | 45 | 40 | 40 | ||||||||||||
Pression nominale | PN25 | PN25-40 | PN16 | PN25-40 | |||||||||||||||
Robinet | D | 42 | 60 | ||||||||||||||||
C | 210 | 260 | |||||||||||||||||
E | 50 | 80 | 90 | ||||||||||||||||
h | 20 | 25 | 35 | ||||||||||||||||
Raccordement fileté | D | ZG1¼ | ZG2 | ||||||||||||||||
C | 210 | 260 | |||||||||||||||||
E | 50 | 80 | 90 | ||||||||||||||||
h | 20 | 25 | 35 | ||||||||||||||||
Bride lombaire | D | G1 | G1¼ | G1½ | |||||||||||||||
C | 162 | 200 | |||||||||||||||||
E | 50 | 80 | |||||||||||||||||
h | 20 | 25 | |||||||||||||||||
P | 75 | 100 | |||||||||||||||||
n-d1 | 2-M10×40 | 2-M12×45 | |||||||||||||||||
k | 22 | ||||||||||||||||||
Taille de connexion inférieure | G | 100 | 130 | 170 | 190 | 199 | 275 | 385 | |||||||||||
G1 | 150 | 199 | 225 | 245 | 255 | 340 | 460 | ||||||||||||
M | 180 | 215 | 240 | 266 | 280 | 380 | 500 | ||||||||||||
M1 | 210 | 247 | 298 | 330 | 348 | 472 | 600 | ||||||||||||
d2 | 13 | 14 | 18 | 20 |
Taper | distributeur automatique | Débit nominal | Chef nominal | Taille (mm) | Poids | ||||
(kW) | (m³/h) | (m) | B1 | B2 | B1+B2 | D1 | D2 | (kg) | |
CDL(F)2-2 | 0.37 |
2 (DN25) |
15 | 258 | 225 | 483 | 148 | 117 | 24 |
CDL(F)2-3 | 0.37 | 22 | 276 | 225 | 501 | 148 | 117 | 24 | |
CDL(F)2-4 | 0.55 | 30 | 294 | 225 | 519 | 148 | 117 | 25 | |
CDL(F)2-5 | 0.55 | 37 | 312 | 225 | 537 | 148 | 117 | 26 | |
CDL(F)2-6 | 0.75 | 45 | 340 | 245 | 585 | 170 | 142 | 30 | |
CDL(F)2-7 | 0.75 | 52 | 358 | 245 | 603 | 170 | 142 | 30 | |
CDL(F)2-9 | 1.1 | 67 | 394 | 245 | 639 | 170 | 142 | 33 | |
CDL(F)2-11 | 1.1 | 82 | 430 | 245 | 675 | 170 | 142 | 34 | |
CDL(F)2-13 | 1.5 | 98 | 476 | 290 | 766 | 190 | 155 | 40 | |
CDL(F)2-15 | 1.5 | 112 | 512 | 290 | 802 | 190 | 155 | 42 | |
CDL(F)2-18 | 2.2 | 136 | 566 | 290 | 856 | 190 | 155 | 46 | |
CDL(F)2-22 | 2.2 | 165 | 638 | 290 | 928 | 190 | 155 | 47 | |
CDL(F)4-2 | 0.37 |
4 (DN32) |
15 | 276 | 225 | 501 | 148 | 117 | 22 |
CDL(F)4-3 | 0.55 | 24 | 303 | 225 | 528 | 148 | 117 | 24 | |
CDL(F)4-4 | 0.75 | 32 | 340 | 245 | 585 | 170 | 142 | 30 | |
CDL(F)4-5 | 1.1 | 40 | 367 | 245 | 612 | 170 | 142 | 32 | |
CDL(F)4-6 | 1.1 | 48 | 394 | 245 | 639 | 170 | 142 | 33 | |
CDL(F)4-7 | 1.5 | 56 | 431 | 290 | 721 | 190 | 155 | 39 | |
CDL(F)4-8 | 1.5 | 64 | 458 | 290 | 748 | 190 | 155 | 40 | |
CDL(F)4-10 | 2.2 | 81 | 512 | 290 | 802 | 190 | 155 | 43 | |
CDL(F)4-12 | 2.2 | 95 | 566 | 290 | 856 | 190 | 155 | 44 | |
CDL(F)4-14 | 3 | 112 | 630 | 345 | 975 | 197 | 165 | 52 | |
CDL(F)4-16 | 3 | 129 | 684 | 345 | 1029 | 197 | 165 | 54 | |
CDL(F)4-19 | 4 | 153 | 765 | 345 | 1120 | 230 | 188 | 56 | |
CDL(F)8-2 | 0.75 |
8 (DN40) |
18 | 347 | 245 | 592 | 170 | 142 | 33 |
CDL(F)8-3 | 1.1 | 27 | 377 | 245 | 662 | 170 | 142 | 35 | |
CDL(F)8-4 | 1.5 | 36 | 417 | 290 | 707 | 190 | 155 | 42 | |
CDL(F)8-5 | 2.2 | 45 | 447 | 290 | 737 | 190 | 155 | 46 | |
CDL(F)8-6 | 2.2 | 54 | 477 | 290 | 767 | 190 | 155 | 47 | |
CDL(F)8-8 | 3 | 73 | 547 | 345 | 892 | 197 | 165 | 55 | |
CDL(F)8-10 | 4 | 92 | 607 | 355 | 962 | 230 | 188 | 67 | |
CDL(F)8-12 | 4 | 111 | 667 | 355 | 1022 | 230 | 188 | 70 | |
CDL(F)8-14 | 5.5 | 130 | 747 | 390 | 1137 | 260 | 208 | 85 | |
CDL(F)8-16 | 5.5 | 148 | 807 | 390 | 1197 | 260 | 208 | 88 | |
CDL(F)8-18 | 7.5 | 167 | 867 | 390 | 1257 | 260 | 208 | 98 | |
CDL(F)8-20 | 7.5 | 186 | 927 | 390 | 1317 | 260 | 208 | 99 |
Taper | distributeur automatique | Débit nominal | Chef nominal | Taille (mm) | Poids | ||||
(Kw) | ( m³/h ) | (m) | B1 | B2 | B1+B2 | D1 | D2 | (kg) | |
CDL(F)12-2 | 1.5 |
12 (DN50) |
20 | 367 | 290 | 657 | 190 | 155 | 40 |
CDL(F)12-3 | 2.2 | 30 | 397 | 290 | 687 | 190 | 155 | 45 | |
CDL(F)12-4 | 3 | 40 | 437 | 345 | 782 | 197 | 165 | 55 | |
CDL(F)12-5 | 3 | 50 | 467 | 345 | 812 | 197 | 165 | 57 | |
CDL(F)12-6 | 4 | 60 | 497 | 355 | 852 | 230 | 188 | 66 | |
CDL(F)12-7 | 5.5 | 70 | 547 | 390 | 937 | 260 | 208 | 77 | |
CDL(F)12-8 | 5.5 | 80 | 577 | 390 | 967 | 260 | 208 | 78 | |
CDL(F)12-9 | 5.5 | 91 | 607 | 390 | 997 | 260 | 208 | 80 | |
CDL(F)12-10 | 7.5 | 101 | 637 | 390 | 1027 | 260 | 208 | 88 | |
CDL(F)12-12 | 7.5 | 121 | 697 | 390 | 1087 | 260 | 208 | 92 | |
CDL(F)12-14 | 11 | 141 | 845 | 500 | 1345 | 330 | 255 | 162 | |
CDL(F)12-16 | 11 | 162 | 905 | 500 | 1405 | 330 | 255 | 167 | |
CDL(F)12-18 | 11 | 183 | 965 | 500 | 1465 | 330 | 255 | 168 | |
CDL(F)16-2 | 2.2 |
16 (DN50) |
21.5 | 397 | 290 | 687 | 190 | 155 | 42 |
CDL(F)16-3 | 3 | 33 | 452 | 345 | 797 | 197 | 165 | 51 | |
CDL(F)16-4 | 4 | 44 | 497 | 355 | 852 | 230 | 188 | 60 | |
CDL(F)16-5 | 5.5 | 55 | 542 | 355 | 897 | 230 | 188 | 62 | |
CDL(F)16-6 | 5.5 | 67 | 607 | 390 | 997 | 260 | 208 | 78 | |
CDL(F)16-7 | 5.5 | 79 | 652 | 390 | 1042 | 260 | 208 | 80 | |
CDL(F)16-8 | 7.5 | 90 | 697 | 390 | 1087 | 260 | 208 | 86 | |
CDL(F)16-9 | 7.5 | 103 | 742 | 390 | 1132 | 260 | 208 | 88 | |
CDL(F)16-10 | 11 | 114 | 875 | 500 | 1375 | 330 | 255 | 166 | |
CDL(F)16-12 | 11 | 138 | 965 | 500 | 1465 | 330 | 255 | 170 | |
CDL(F)16-14 | 15 | 160 | 1055 | 500 | 1555 | 330 | 255 | 173 | |
CDL(F)16-14 | 15 | 160 | 1055 | 500 | 1555 | 330 | 255 | 173 | |
CDL(F)20-2 | 2.2 |
20 (DN50) |
23 | 397 | 290 | 687 | 190 | 155 | 42 |
CDL(F)20-3 | 4 | 35 | 452 | 355 | 807 | 230 | 188 | 58 | |
CDL(F)20-4 | 5.5 | 47 | 517 | 390 | 907 | 230 | 208 | 74 | |
CDL(F)20-5 | 5.5 | 58 | 562 | 390 | 952 | 260 | 208 | 75 | |
CDL(F)20-6 | 7.5 | 70 | 607 | 390 | 997 | 260 | 208 | 84 | |
CDL(F)20-7 | 7.5 | 82 | 652 | 390 | 1042 | 260 | 208 | 86 | |
CDL(F)20-8 | 11 | 94 | 785 | 500 | 1285 | 330 | 255 | 157 | |
CDL(F)20-10 | 11 | 118 | 875 | 500 | 1375 | 330 | 255 | 162 | |
CDL(F)20-12 | 15 | 142 | 965 | 500 | 1465 | 330 | 255 | 176 | |
CDL(F)20-14 | 15 | 166 | 1055 | 500 | 1555 | 330 | 255 | 178 | |
CDL(F)20-17 | 18.5 | 202 | 1190 | 500 | 1740 | 330 | 255 | 201 | |
CDL(F)32-10-1 | 1.5 |
32 (DN65) |
9 | 505 | 290 | 795 | 190 | 155 | 71 |
CDL(F)32-10 | 2.2 | 13 | 505 | 290 | 795 | 190 | 155 | 71 | |
CDL(F)32-20-2 | 3.0 | 20 | 575 | 315 | 890 | 197 | 165 | 84 | |
CDL(F)32-20 | 4.0 | 27 | 575 | 335 | 910 | 230 | 188 | 84 |
Taper | distributeur automatique | Débit nominal | Chef nominal | Taille (mm) | Poids | ||||
(Kw) | ( m³/h ) | (m) | B1 | B2 | B1+B2 | D1 | D2 | (kg) | |
CDL(F)32-30-2 | 5.5 |
32 (DN65) |
33 | 645 | 430 | 1075 | 260 | 208 | 95 |
CDL(F)32-30 | 5.5 | 40 | 645 | 430 | 1075 | 260 | 208 | 95 | |
CDL(F)32-40-2 | 7.5 | 46 | 715 | 430 | 1145 | 260 | 208 | 104 | |
CDL(F)32-40 | 7.5 | 53 | 715 | 430 | 1145 | 260 | 208 | 104 | |
CDL(F)32-50-2 | 11 | 60 | 890 | 490 | 1380 | 330 | 255 | 174 | |
CDL(F)32-50 | 11 | 67 | 890 | 490 | 1380 | 330 | 255 | 174 | |
CDL(F)32-60-2 | 11 | 74 | 960 | 490 | 1450 | 330 | 255 | 178 | |
CDL(F)32-60 | 11 | 81 | 960 | 490 | 1450 | 330 | 255 | 178 | |
CDL(F)32-70-2 | 15 | 88 | 1030 | 490 | 1520 | 330 | 255 | 190 | |
CDL(F)32-70 | 15 | 95 | 1030 | 490 | 1520 | 330 | 255 | 190 | |
CDL(F)32-80-2 | 15 | 102 | 1100 | 490 | 1590 | 330 | 255 | 194 | |
CDL(F)32-80 | 15 | 109 | 1100 | 490 | 1590 | 330 | 255 | 194 | |
CDL(F)32-90-2 | 18.5 | 117 | 1170 | 550 | 1720 | 330 | 255 | 220 | |
CDL(F)32-90 | 18.5 | 124 | 1170 | 550 | 1720 | 330 | 255 | 220 | |
CDL(F)32-100-2 | 18.5 | 131 | 1240 | 550 | 1790 | 330 | 255 | 224 | |
CDL(F)32-100 | 18.5 | 138 | 1240 | 550 | 1790 | 330 | 255 | 224 | |
CDL(F)32-110-2 | 22 | 146 | 1310 | 590 | 1900 | 360 | 255 | 261 | |
CDL(F)32-110 | 22 | 153 | 1310 | 590 | 1900 | 360 | 255 | 261 | |
CDL(F)32-120-2 | 22 | 160 | 1380 | 590 | 1970 | 360 | 285 | 265 | |
CDL(F)32-120 | 22 | 167 | 1380 | 590 | 1970 | 360 | 285 | 265 | |
CDL(F)32-130-2 | 30 | 174 | 1450 | 660 | 2110 | 400 | 310 | 330 | |
CDL(F)32-130 | 30 | 181 | 1450 | 660 | 2110 | 400 | 310 | 330 | |
CDL(F)32-140-2 | 30 | 189 | 1520 | 660 | 2180 | 400 | 310 | 337 | |
CDL(F)32-140 | 30 | 196 | 1520 | 660 | 2180 | 400 | 310 | 337 | |
CDL(F)42-10-1 | 3.0 |
42 (DN80) |
16 | 561 | 315 | 876 | 197 | 165 | 86 |
CDL(F)42-10 | 4.0 | 20 | 561 | 335 | 896 | 230 | 188 | 92 | |
CDL(F)42-20-2 | 5.5 | 32 | 641 | 430 | 1071 | 260 | 208 | 102 | |
CDL(F)42-20 | 7.5 | 41 | 641 | 430 | 1071 | 260 | 208 | 107 | |
CDL(F)42-30-2 | 11 | 52 | 826 | 490 | 1316 | 330 | 255 | 175 | |
CDL(F)42-30 | 11 | 61 | 826 | 490 | 1316 | 330 | 255 | 175 | |
CDL(F)42-40-2 | 15 | 73 | 906 | 490 | 1396 | 330 | 255 | 187 | |
CDL(F)42-40 | 15 | 81 | 906 | 490 | 1396 | 330 | 255 | 187 | |
CDL(F)42-50-2 | 18.5 | 93 | 986 | 550 | 1536 | 330 | 255 | 208 | |
CDL(F)42-50 | 18.5 | 101 | 986 | 550 | 1536 | 330 | 255 | 208 | |
CDL(F)42-60-2 | 22 | 113 | 1066 | 590 | 1656 | 360 | 285 | 251 | |
CDL(F)42-60 | 22 | 122 | 1066 | 590 | 1656 | 360 | 285 | 251 | |
CDL(F)42-70-2 | 30 | 134 | 1146 | 660 | 1806 | 400 | 310 | 315 | |
CDL(F)42-70 | 30 | 142 | 1146 | 660 | 1806 | 400 | 310 | 315 | |
CDL(F)42-80-2 | 30 | 154 | 1226 | 660 | 1886 | 400 | 310 | 319 | |
CDL(F)42-80 | 30 | 162 | 1226 | 660 | 1886 | 400 | 310 | 319 |
Taper | distributeur automatique | Débit nominal | Chef nominal | Taille (mm) | Poids | ||||
(Kw) | ( m³/h ) | (m) | B1 | B2 | B1+B2 | D1 | D2 | (kg) | |
CDL(F)42-90-2 | 30 |
42 (DN80) |
174 | 1306 | 660 | 1966 | 400 | 310 | 323 |
CDL(F)42-90 | 37 | 183 | 1306 | 660 | 1966 | 400 | 310 | 343 | |
CDL(F)42-100-2 | 37 | 194 | 1386 | 660 | 2046 | 400 | 310 | 347 | |
CDL(F)42-100 | 37 | 203 | 1386 | 660 | 2046 | 400 | 310 | 347 | |
CDL(F)42-110-2 | 45 | 217 | 1466 | 700 | 2166 | 450 | 345 | 413 | |
CDL(F)42-110 | 45 | 225 | 1466 | 700 | 2166 | 450 | 345 | 413 | |
CDL(F)42-120-2 | 45 | 238 | 1546 | 700 | 2246 | 450 | 345 | 417 | |
CDL(F)42-120 | 45 | 247 | 1546 | 700 | 2246 | 450 | 345 | 417 | |
CDL(F)42-130-2 | 45 | 259 | 1626 | 700 | 2326 | 450 | 345 | 421 | |
CDL(F)65-10-1 | 4 |
65 (DN100) |
13 | 561 | 335 | 896 | 230 | 188 | 105 |
CDL(F)65-10 | 5.5 | 20 | 561 | 430 | 991 | 260 | 208 | 110 | |
CDL(F)65-20-2 | 7.5 | 26 | 644 | 430 | 1074 | 260 | 208 | 120 | |
CDL(F)65-20-1 | 11 | 33 | 754 | 490 | 1244 | 330 | 255 | 155 | |
CDL(F)65-20 | 11 | 40 | 754 | 490 | 1244 | 330 | 255 | 155 | |
CDL(F)65-30-2 | 15 | 46 | 836 | 490 | 1326 | 330 | 255 | 195 | |
CDL(F)65-30-1 | 15 | 53 | 836 | 490 | 1326 | 330 | 255 | 195 | |
CDL(F)65-30 | 18.5 | 60 | 836 | 550 | 1386 | 330 | 255 | 205 | |
CDL(F)65-40-2 | 18.5 | 66 | 919 | 550 | 1469 | 330 | 255 | 208 | |
CDL(F)65-40-1 | 22 | 73 | 919 | 590 | 1509 | 360 | 285 | 260 | |
CDL(F)65-40 | 22 | 80 | 919 | 590 | 1509 | 360 | 285 | 260 | |
CDL(F)65-50-2 | 30 | 88 | 1001 | 660 | 1661 | 400 | 310 | 345 | |
CDL(F)65-50-1 | 30 | 95 | 1001 | 660 | 1661 | 400 | 310 | 345 | |
CDL(F)65-50 | 30 | 102 | 1001 | 660 | 1661 | 400 | 310 | 345 | |
CDL(F)65-60-2 | 30 | 110 | 1084 | 660 | 1744 | 400 | 310 | 350 | |
CDL(F)65-60-1 | 37 | 117 | 1084 | 660 | 1744 | 400 | 310 | 370 | |
CDL(F)65-60 | 37 | 124 | 1084 | 660 | 1744 | 400 | 310 | 370 | |
CDL(F)65-70-2 | 37 | 132 | 1166 | 660 | 1826 | 500 | 310 | 375 | |
CDL(F)65-70-1 | 37 | 139 | 1166 | 660 | 1826 | 400 | 310 | 375 | |
CDL(F)65-70 | 45 | 146 | 1166 | 700 | 1866 | 440 | 310 | 435 | |
CDL(F)65-85-2 | 45 | 154 | 1248 | 700 | 1948 | 460 | 340 | 440 | |
CDL(F)65-85-1 | 45 | 161 | 1248 | 700 | 1948 | 460 | 340 | 440 | |
CDL(F)85-10-1 | 5.5 |
85 (DN100) |
14 | 571 | 430 | 1001 | 260 | 208 | 120 |
CDL(F)85-10 | 7.5 | 20 | 571 | 430 | 1001 | 260 | 208 | 122 | |
CDL(F)85-20-2 | 11 | 30 | 773 | 490 | 1263 | 330 | 255 | 165 | |
CDL(F)85-20 | 15 | 41 | 773 | 490 | 1263 | 330 | 255 | 198 | |
CDL(F)85-30-2 | 18.5 | 52 | 865 | 550 | 1415 | 330 | 255 | 212 | |
CDL(F)85-30 | 22 | 64 | 865 | 590 | 1455 | 360 | 285 | 265 | |
CDL(F)85-40-2 | 30 | 75 | 957 | 660 | 1617 | 400 | 310 | 348 | |
CDL(F)85-40 | 30 | 86 | 957 | 660 | 1617 | 400 | 310 | 348 | |
CDL(F)85-50-2 | 37 | 98 | 1049 | 660 | 1709 | 400 | 310 | 375 |
Taper | distributeur automatique | Débit nominal | Chef nominal | Taille (mm) | Poids | ||||
(kW) | (m³h) | (m) | B1 | B2 | B1+B2 | D1 | D2 | (kg) | |
CDL(F)85-50 | 37 |
85 (DN100) |
110 | 1049 | 660 | 1709 | 400 | 310 | 375 |
CDL(F)85-60-2 | 45 | 122 | 1141 | 700 | 1841 | 460 | 340 | 438 | |
CDL(F)85-60 | 45 | 134 | 1141 | 700 | 1841 | 460 | 340 | 438 | |
CDL(F)120-10 | 11 |
120 (DN125) |
18.5 | 840 | 490 | 1330 | 330 | 255 | 230 |
CDL(F)120-20-2 | 15 | 28.5 | 1000 | 490 | 1490 | 330 | 255 | 245 | |
CDL(F)120-20-1 | 18.5 | 34.5 | 1000 | 550 | 1550 | 330 | 255 | 250 | |
CDL(F)120-20 | 22 | 40 | 1000 | 590 | 1590 | 360 | 285 | 285 | |
CDL(F)120-30-2 | 30 | 49 | 1160 | 660 | 1820 | 400 | 310 | 360 | |
CDL(F)120-30-1 | 30 | 55.5 | 1160 | 660 | 1820 | 400 | 310 | 360 | |
CDL(F)120-30 | 30 | 61 | 1160 | 660 | 1820 | 400 | 310 | 360 | |
CDL(F)120-40-2 | 37 | 69 | 1320 | 660 | 1980 | 400 | 310 | 400 | |
CDL(F)120-40-1 | 37 | 76 | 1320 | 660 | 1980 | 400 | 310 | 400 | |
CDL(F)120-40 | 45 | 81 | 1320 | 700 | 2020 | 460 | 340 | 460 | |
CDL(F)120-50-2 | 45 | 90 | 1480 | 700 | 2180 | 460 | 340 | 470 | |
CDL(F)120-50-1 | 45 | 97 | 1480 | 700 | 2180 | 460 | 340 | 470 | |
CDL(F)120-50 | 55 | 101.5 | 1510 | 770 | 2280 | 540 | 370 | 575 | |
CDL(F)120-60-2 | 55 | 110 | 1670 | 770 | 2440 | 540 | 370 | 585 | |
CDL(F)120-60-1 | 55 | 118 | 1670 | 770 | 2440 | 540 | 370 | 585 | |
CDL(F)120-60 | 75 | 123 | 1670 | 845 | 2515 | 580 | 410 | 705 | |
CDL(F)120-70-2 | 75 | 130 | 1830 | 845 | 2675 | 580 | 410 | 715 | |
CDL(F)120-70-1 | 75 | 137.5 | 1830 | 845 | 2675 | 580 | 410 | 715 | |
CDL(F)120-70 | 75 | 145 | 1830 | 845 | 2675 | 580 | 410 | 715 | |
CDL(F)150-10-1 | 11 |
150 (DN125) |
12.5 | 840 | 490 | 1330 | 330 | 255 | 230 |
CDL(F)150-10 | 15 | 18.5 | 840 | 490 | 1330 | 330 | 255 | 235 | |
CDL(F)150-20-2 | 18.5 | 27.5 | 1000 | 550 | 1550 | 330 | 255 | 250 | |
CDL(F)150-20-1 | 22 | 35 | 1000 | 590 | 1590 | 360 | 285 | 295 | |
CDL(F)150-20 | 30 | 40 | 1000 | 660 | 1660 | 400 | 310 | 350 | |
CDL(F)150-30-2 | 30 | 49 | 1160 | 660 | 1820 | 400 | 310 | 360 | |
CDL(F)150-30-1 | 37 | 56 | 1160 | 660 | 1820 | 400 | 310 | 360 | |
CDL(F)150-30 | 37 | 63 | 1160 | 660 | 1820 | 400 | 310 | 385 | |
CDL(F)150-40-2 | 45 | 70.5 | 1320 | 700 | 2020 | 460 | 340 | 460 | |
CDL(F)150-40-1 | 45 | 77 | 1320 | 700 | 2020 | 460 | 340 | 460 | |
CDL(F)150-40 | 55 | 84 | 1350 | 770 | 2120 | 540 | 370 | 560 | |
CDL(F)150-50-2 | 55 | 92 | 1510 | 770 | 2280 | 540 | 370 | 570 | |
CDL(F)150-50-1 | 75 | 99 | 1510 | 845 | 2355 | 580 | 410 | 690 | |
CDL(F)150-50 | 75 | 106.5 | 1510 | 845 | 2355 | 580 | 410 | 690 | |
CDL(F)150-60-2 | 75 | 112 | 1670 | 845 | 2515 | 580 | 410 | 700 | |
CDL(F)150-60-1 | 75 | 120.5 | 1670 | 845 | 2515 | 580 | 410 | 700 | |
CDL(F)150-60 | 75 | 130 | 1670 | 845 | 2515 | 580 | 410 | 700 |
