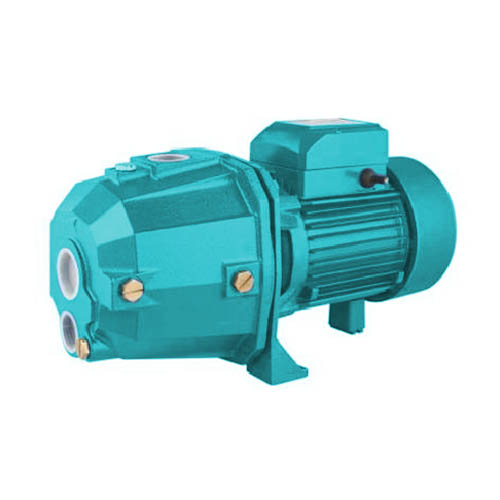

La pompe à jet DP de marque ZEN pour puits profonds est connue pour ses performances et sa fiabilité supérieures et a gagné l'amour des clients.

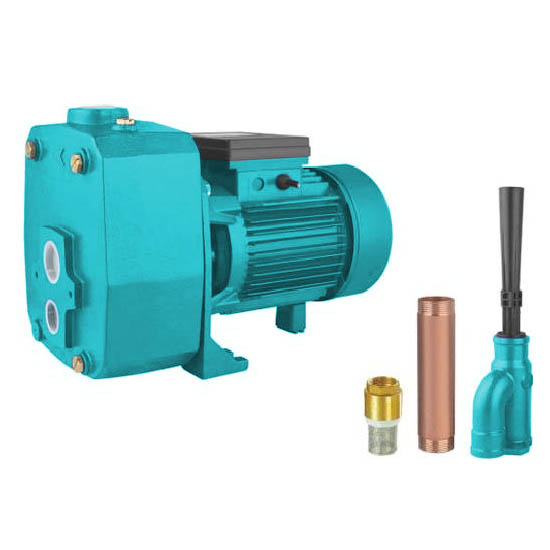

Application de visDes pompes auto-amorçantes pour puits profonds sont installées au sol et les corps de jet sont immergés dans l'eau, ce qui garantit leur fonctionnalité même si le niveau d'eau dans le puits est inférieur de 35 mètres au niveau d'eau dans la pompe installée. Ils sont donc très fiables, économiques, faciles à utiliser et ont de nombreuses utilisations dans les applications domestiques et la distribution automatique d'eau dans les réservoirs de contrôle de petite et moyenne taille, les jardins, etc.
Dans tous les cas, la profondeur d’aspiration dépasse la capacité normale de la pompe hors sol.
Utilisé pour pomper de l'eau propre et des liquides non chimiquement agressifs pour les composants de la pompe.
Les pompes doivent être installées dans un environnement fermé ou au moins protégé des intempéries.
• Température du liquide jusqu'à 60°C
• Température ambiante jusqu'à 40°C
• Corps de pompe : fonte
• Support de pompe : fonte
• Carter moteur : aluminium
• Roue : laiton
• Diffuseur : Noryl
• Axe moteur : acier au carbone, AlS1304 SS (si nécessaire)
• Garniture mécanique : SIC / graphite
• Moteur asynchrone bipolaire (n = 2850 tr/min)
• Classe d'isolation B
• Protection IP44
• Service continu Sl
• Protecteur thermique monophasé
• Monophasé 220 V / 50 Hz, 60 Hz (si nécessaire)
• Triphasé 380V / 50Hz, 60Hz (si nécessaire)
| Modèle | DP195 | DP255 | DP370 | DP505 | DP750 |
| Puissance (kW) | 0.37 | 0.55 | 0.75 | 1.1 | 1.5 |
| Puissance (HP) | 0.5 | 0.75 | 1.0 | 1.5 | 2.0 |
| Type d'injecteur | E20E30 | E20E30 | E20E30 | E20E30 | E20E30 |
| Profondeur d'aspiration pompe |
10 15 20 30 | 10 15 20 30 | 10 15 20 40 | 10 15 20 35 40 50 | 10 15 20 35 40 50 |
| 10 | 2000 1300 600 400 | 3000 2000 1000 600 | |||
| 20 | 1300 800 500 300 | 3000 1200 800 400 | 2500 1500 1100 900 | 4000 3300 2000 1300 1100 900 | 4500 3500 2300 1600 1300 1200 |
| 30 | 500 200 300 100 | 700 300 400 200 | 1000 800 1000 800 | 3000 2100 1800 1200 1000 800 | 3500 2400 2100 1500 1300 1100 |
| 40 | 500 200 700 200 | 2000 1600 1600 1100 900 700 | 2500 1900 1900 1400 1200 1000 | ||
| 50 | 1700 1500 1100 900 500 400 | 2000 1800 1400 1200 800 700 |
| DP - pompe d'injection pour puits profonds | ||||||
| Modèle | DP195 | DP255 | DP370 | DP505 | DP750 | |
| Puissance (kW) | 0.37 | 0.55 | 0.75 | 1.1 | 1.5 | |
| Puissance (HP) | 0.5 | 0.75 | 1.0 | 1.5 | 2.0 | |
| Débit maximum (L/min) | 28 | 28 | 28 | 30 | 30 | |
| Tête maximale (m) | 50 | 60 | 80 | 100 | 120 | |
| Portée maximale (m) | 25 | 25 | 25 | 35 | 45 | |
| GW (kg) | 13.2 | 16 | 19 | 32.2 | 34 | |
| Taille de remplissage (mm) | 423×278×230 | 423×288×245 | 423×288×245 | 525×235×295 | 525×235×295 | |
| Quantité (PCS/20'TEU) | 1115 | 1000 | 1000 | 830 | 830 | |
| DNP | 4" | 4" | 4" | 4" | 4" | |
| DN1 | 1¼" | 1¼" | 1¼" | 1¼" | 1¼" | |
| DN2 | 1" | 1" | 1" | 1" | 1" | |
| DN3 | 1" | 1" | 1" | 1" | 1" | |
| DN4 | 1" | 1" | 1" | 1" | 1" | |
| DE | 97 | 97 | 97 | 97 | 97 | |
|
Méditation (mm) |
a | 91 | 91 | 91 | 55 | 55 |
| a1 | 45 | 45 | 45 | 55 | 55 | |
| a2 | 142 | 142 | 142 | 142 | 142 | |
| f | 375 | 375 | 375 | 384 | 384 | |
| f1 | 5185 | 5185 | 5185 | 455 | 455 | |
| h | 193 | 193 | 193 | 255 | 255 | |
| h1 | 94 | 94 | 94 | 221 | 221 | |
| i | 177 | 177 | 177 | 255 | 255 | |
| n | 184 | 184 | 184 | 198 | 198 | |
| m | 142 | 142 | 142 | 145 | 145 | |
| w | 100 | 100 | 100 | 120 | 120 | |
| s | 10 | 10 | 10 | 10 | 10 | |
