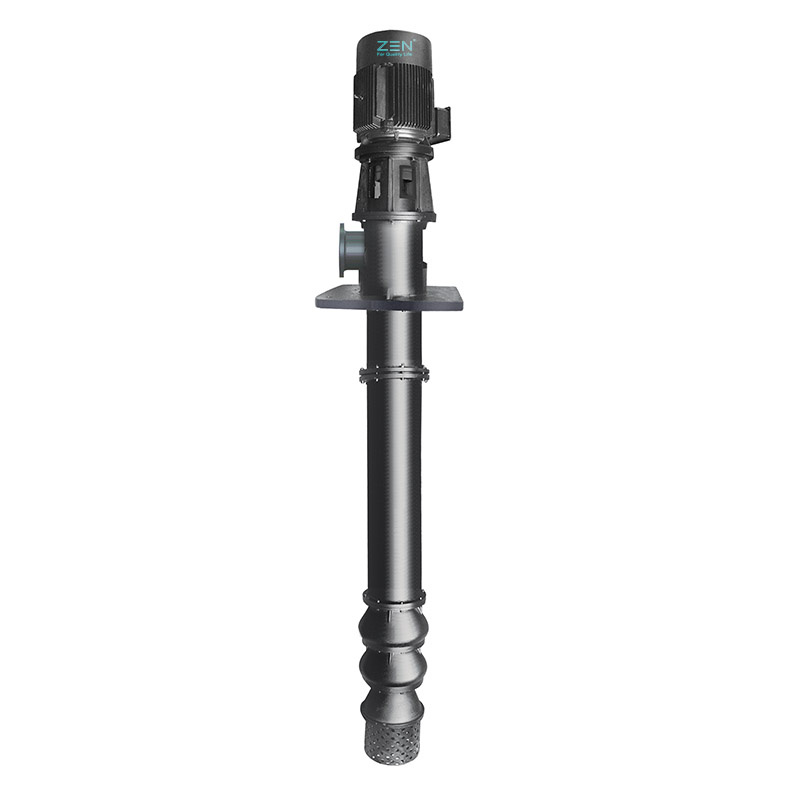

Pompe à turbine verticale LP(T)
  • Pompe à turbine verticale LP(T)Pompe à turbine verticale LP(T)

Pompe à turbine verticale LP(T)

Présentation et applicationLes pompes de drainage verticales à axe long de type LP sont principalement utilisées pour pomper des eaux usées non corrosives ou des eaux usées ayant une température inférieure à 60°C, des matières en suspension exemptes de fibres ou de particules fines et une teneur inférieure à 150 mg/L.
Basé sur de longues pompes de drainage verticales basse pression. Le type LPT est également équipé d'un boîtier Artmor contenant des lubrifiants pour pomper des eaux usées ou des eaux usées contenant des solides à des températures inférieures à 60°C, telles que de la ferraille, du sable fin, de la poussière de charbon, etc.
Les pompes de drainage verticales à axe long de type LPY(T) sont largement utilisées dans des domaines tels que l'ingénierie municipale, la métallurgie, la chimie, la fabrication du papier, l'eau du robinet, les centrales électriques, l'agriculture et la conservation de l'eau.

envoyer une demande

Description du produit

Pompe à turbine verticale LP(T)

Application des normes

Spécification GB/T5657 pour les pompes centrifuges, Cafe III ;

Pompe hybride GB/T13008 Spécifications pompe axiale.


Portée

Débit : 8 m3/h - 60 000 m3/h

Niveau d'eau : 3m - 150m

Puissance : 1,5 KW ~ 3 600 KW


conditions d'utilisation

1. La température ambiante ne doit pas dépasser 60 °C.

2. L'environnement doit être neutre, la valeur du pH est comprise entre 6,5 et 8,5. Si l'environnement ne répond pas aux exigences, veuillez le préciser dans la commande.

3. Pour les pompes basse pression, la teneur en suspension dans le fluide doit être inférieure à 150 mg/l ; Pour les pompes de type LPT, le diamètre maximum des particules solides dans le milieu doit être inférieur à 2 mm et la teneur doit être inférieure à 2 g/l.

4. Les pompes de type LPT doivent être connectées à l'extérieur à de l'eau propre ou à de l'eau savonneuse pour lubrifier les roulements en caoutchouc. Pour les pompes à deux étages, la pression de l'huile de lubrification ne doit pas être inférieure à la pression de service.

5. La roue du premier étage de la pompe doit être immergée dans un niveau d'eau minimum supérieur à 0,5 m, généralement recommandé entre 2 et 3 m.

6.Le tube doit être de niveau.

7.Indiquez la profondeur du puits ou la profondeur du sous-remplissage de la pompe dans la liste de commande.

8. Les conditions de fonctionnement spéciales sont basées sur un accord ou un accord technique.


Normes structurelles

1. L'entrée de la pompe de type LP(T) doit être verticale vers le bas et la sortie doit être horizontale au-dessus ou en dessous de la base.

2. Les turbines de pompe sont divisées en fermées et semi-ouvertes et sont réglables de trois manières : non réglables, semi-harmoniques et entièrement réglables. Lorsque la roue est complètement immergée dans le fluide fourni par la pompe, aucune eau n’est nécessaire.

3. Basée sur la pompe de type LP, la pompe de type LPT ajoute un tube de boîtier blindé, la roue utilise un matériau résistant à l'usure, élargissant ainsi le champ d'application de la pompe.

4. La connexion de l'arbre de la turbine, de l'arbre d'entraînement et de l'arbre du moteur se fait à l'aide d'un écrou d'accouplement.

5. Utilisez un lubrifiant à base d'eau pour les roulements en caoutchouc et les joints de remplissage.

6. Les moteurs électriques utilisent généralement des moteurs asynchrones triphasés standard de la série Y, et des moteurs asynchrones triphasés de type YLB peuvent être sélectionnés selon les besoins. Lors de l'assemblage d'un moteur de type Y, la pompe est conçue pour empêcher l'inversion de la pompe.


Définition du modèle


Conception de pompe de type LP (T)

Nombre Nom
1 Base moteur
2 Dispositif anti-retour
3 Socle de prise
4 Connexion
5 Contremarche supérieure
6 Arbre de transmission
7 Milieu.Tuyau montant
8 Colonne inférieure
9 Arbre de turbine
10 Palier en caoutchouc central
11 Roue de travail
12 Base de saisie
13 passoire
14 Accouplement flexible
15 Déflecteur
16 Sceau d'emballage
17 Arbre moteur
18 Tube de blindage supérieur
19 Palier en caoutchouc de support
20 Armure moyenne
21 Support
22 Tube de blindage inférieur
23 Corps supérieur de sabotage
24 Corps de sabotage
25 Douille conique
26 Bague d'étanchéité
27 Roulement inférieur en caoutchouc

Remarque : Le moteur YLB n'est pas équipé de dispositifs de résistance arrière ni de composants d'accouplement flexible.


Nombre
Nom
1 Base moteur
2 Dispositif anti-retour
3 Base commune
4 Connexion
5 Contremarche supérieure
6 Socle de prise
7 Arbre de transmission
8 Colonne inférieure
9 Arbre de turbine
10 Roue de travail
11 Base de saisie
12 passoire
13 Accouplement flexible
14 Déflecteur
15 Sceau d'emballage
16 Arbre moteur
17 Support
18 Palier en caoutchouc de support
19 Corps supérieur de sabotage
20 Corps de sabotage
21 Douille conique
22 Bague d'étanchéité
23 Roulement inférieur en caoutchouc

Remarque : Le moteur YLB n'est pas équipé de dispositifs de résistance arrière ni de composants d'accouplement flexible.



Tableau des caractéristiques de la pompe type LP (T)

Nombre Type de pompe Diamètre de sortie (mm) Débit (m³/h) Tête (m) Vitesse (tr/min) Efficacité (%) Puissance du moteur (kw)
1 50LP(T)-10 50 15 10 2840 50 1.5
2 50LP(T)2-20 20 2870 50 3
3 50LP(T)3-30 30 2890 50 4
4 50LP(T)4-40 40 2890 50 5.5
5 50LP(T)5-50 50 2890 50 7.5
6 50LP(T)6-60 60 2900 50 11
7 50LP(T)7-70 70 2900 50 11
8 50LP(T)8-80 80 2930 50 11
9 50LP(T)9-90 90 2930 50 15
10 50LP(T)10-100 100 2930 50 15
11 65LP(T)-10 65 30 10 2840 55 2.2
12 65LP(T)2-20 20 2890 55 4
13 65LP(T)3-30 30 2890 55 7.5
14 65LP(T)4-40 40 2890 55 11
15 65LP(T)5-50 50 2890 55 11
16 65LP(T)6-60 60 2900 55 15
17 65LP(T)7-70 70 2900 55 15
18 65LP(T)8-80 80 2930 55 18.5
19 65LP(T)9-90 90 2930 55 18.5
20 65LP(T)10-100 100 2930 55 22
21 80LP(T)-15 80 50 15 2900 60 5.5
22 80LP(T)2-30 30 2900 60 11
23 80LP(T)3-45 45 2900 60 15
24 80LP(T)4-60 60 2930 60 22
25 80LP(T)5-75 75 2930 60 30
26 80LP(T)6-90 90 2950 60 30
27 80LP(T)7-105 105 2950 60 37
28 100LP(T)-15 100 80 15 2900 65 7.5
29 100LP(T)-30 30 2930 65 15
30 100LP(T)2-60 60 2930 65 30
31 100LP(T)3-90 90 2950 65 45
32 100LP(T)4-120 120 2950 65 55
33 150LP(T)-20 150 150 20 1460 73 15
34 150LP(T)2-30 30 1470 72 22
35 150LP(T)2-40 40 1470 73 30
36 150LP(T)3-60 60 1480 72 45
37 150LP(T)4-80 80 1480 72 55
38 150LP(T)5-100 100 1490 72 75
39 150LP(T)6-120 120 1490 72 90
40 200LP(T)-15 200 300 15 1470 75 22
41 200LP(T)-20 20 1470 75 30
42 200LP(T)2-30 30 1480 75 45
43 200LP(T)2-40 40 1480 75 55
44 200LP(T)3-65 65 1490 74 90
45 200LP(T)4-90 90 1490 73 110


Nombre Type de pompe Diamètre de sortie (mm) Débit (m³/h) Tête (m) Vitesse (tr/min) Efficacité (%) Puissance du moteur (kw)
46 250LP(T)-20 250 450 20 1480 76 45
47 250LP(T)2-30 450 30 1480 74 75
48 250LP(T)2-40 450 40 1480 76 90
49 250LP(T)2-50 450 50 1490 76 110
50 250LP(T)3-60 450 60 1490 75 132
51 250LP(T)3-75 450 75 1490 75 160
52 250LP(T)4-95 450 95 1490 74 200
53 300LP(T)-6 300 700 6 970 72 22
54 300LP(T)-8 700 8 980 72 30
55 300LP(T)-10 700 10 980 74 37
56 300LP(T)-15 650 15 1480 75 45
57 300LP(T)-20 650 20 1480 77 55
58 300LP(T)2-30 650 30 1490 76 90
59 300LP(T)2-40 650 40 1490 76 110
60 300LP(T)3-60 650 60 1490 75 185
61 300LP(T)4-80 650 80 1490 75 220
62 350LP(T)-4 350 1000 4 1470 74 22
63 350LP(T)-6 1000 6 1470 75 30
64 350LP(T)-8 1000 8 1470 75 37
65 350LP(T)-10 1000 10 1470 76 45
66 350LP(T)-15 900 15 1480 77 75
67 350LP(T)-20 900 20 1490 78 90
68 350LP(T)-30 900 30 1490 77 132
69 350LP(T)2-40 900 40 1490 78 160
70 350LP(T)3-60 900 60 1490 77 250
71 350LP(T)4-80 900 80 1490 77 315
72 350LP(T)4-120 900 120 1480 77 500
73 400LP(T)-4 400 1500 4 1470 75 30
74 400LP(T)-6 1500 6 1470 77 45
75 400LP(T)-8 1500 8 980 80 55
76 400LP(T)-10 1500 10 980 80 75
77 400LP(T)-12 1300 12 980 78 75
78 400LP(T)-16 1500 16 1480 78 110
79 400LP(T)-20 1250 20 1490 80 110
80 400LP(T)-25 1250 25 1490 80 132
81 400LP(T)-30 1250 30 1490 80 160
82 400LP(T)-35 1500 35 980 80 220
83 400LP(T)2-40 1250 40 1490 80 200
84 400LP(T)-50 1250 50 1490 80 280
85 400LP(T)2-60 1250 60 1490 80 315
86 400LP(T)2-70 1250 70 1480 80 355
87 500LP(T)-4 500 2200 4 980 82 37
88 500LP(T)-6 2200 6 980 81 55
89 500LP(T)-8 2300 8 980 81 75
90 500LP(T)-10 2200 10 980 82 90
91 500LP(T)-12 2200 12 980 84 110
92 500LP(T)-15 2200 15 980 85 132


Nombre Type de pompe Diamètre de sortie (mm) Débit (m³/h) Tête (m) Vitesse (tr/min) Efficacité (%) Puissance du moteur (kw)
93 500LP(T)-20 500 2300 20 980 83 200
94 500LP(T)-25 2200 25 980 84 220
95 500LP(T)-30 2200 30 980 83 280
96 500LP(T)-35 2200 35 980 83 315
97 500LP(T)-40 2200 40 980 83 355
98 500LP(T)3-100 2200 100 980 83 800
99 500LP(T)4-140 2200 140 983 83 1250
100 600LP(T)-4 600 3000 4 730 84 45
101 600LP(T)-6 3000 6 730 83 75
102 600LP(T)-8 3000 8 730 85 110
103 600LP(T)-10 3000 10 730 83 132
104 600LP(T)-12 3400 12 980 85 160
105 600LP(T)-15 3000 15 980 85 185
106 600LP(T)-20 3000 20 980 85 250
107 600LP(T)-25 3000 25 980 85 315
108 600LP(T)-30 4000 30 980 84 500
109 600LP(T)-35 4000 35 980 84 560
110 600LP(T)-40 3200 40 980 83 560
111 600LPTC-15 3200 15 980 83 200
112 600LPTC-15-X 3200 15 980 83 200
113 600LPTC-20 3000 20 980 83 250
114 600LPTC-20-X 3000 20 980 83 250
115 700LP(T)-4 700 4500 4 730 83.5 75
116 700LP(T)-6 4500 6 730 84.5 110
117 700LP(T)-8 4500 8 730 82.5 160
118 700LP(T)-10 4500 10 730 83.5 185
119 700LP(T)-12 4500 12 730 83.5 220
120 700LP(T)-15 4500 15 740 85.5 280
121 700LP(T)-20 4500 20 740 86.5 355
122 700LP(T)-25 4500 25 740 85 450
123 700LP(T)-30 4500 30 740 85 560
124 700LPTC-15 4500 15 740 84 280
125 700LPTC-15-X 4500 15 740 84 280
126 700LPTC-20 4500 20 740 85.5 355
127 700LPTC-20-X 4500 20 740 85.5 355
128 800LP(T)-4 800 6400 4 585 85.1 110
129 800LP(T)-6 6000 6 585 84.8 160
130 800LP(T)-8 6500 8 585 84.5 220
131 800LP(T)-10 6400 10 590 83.5 250
132 800LP(T)-12 6200 12 590 84.3 315
133 800LP(T)-15 7000 15 590 84.5 450
134 800LP(T)-20 6200 20 730 86.5 500
135 800LP(T)-25 6200 25 730 85 600
136 800LP(T)-7-X 6000 7 590 85 185
137 800LP(T)-13.4-X 6700 13.4 590 84.8 355


Nombre Type de pompe Diamètre de sortie (mm) Débit (m³/h) Tête (m) Vitesse (tr/min) Efficacité (%) Puissance du moteur (kw)
138 800LP(T)-17-X 800 6000 17 590 84.5 400
139 800LPTC-15 7000 15 590 84 450
140 800LPTC-15-X 7000 15 590 84 450
141 800LPTC-20 6200 20 730 85.5 500
142 800LPTC-20-X 6200 20 730 85.5 500
143 900LP(T)-4 900 8500 4 485 85.1 160
144 900LP(T)-6 8500 6 485 85.3 200
145 900LP(T)-8 8000 8 490 84.5 280
146 900LP(T)-10 8000 10 590 84.9 315
147 900LP(T)-14 8000 14 590 85.3 450
148 900LP(T)-16 8000 16 590 85.2 500
149 900LP(T)-20 8000 20 590 86.4 630
150 900LP(T)-25 8000 25 590 85 800
151 900LP(T)-7-X 8000 7 490 85.1 250
152 900LP(T)-12.6-X 9000 12.6 590 87 450
153 900LP(T)-17-X 8000 17 590 85.5 560
154 900LPTC-15 8000 15 590 84.5 500
155 900LPTC-15-X 8000 15 590 84.5 500
156 900LPTC-20 8000 20 590 85.5 630
157 900LPTC-20-X 8000 20 590 85.5 630
158 1000LP(T)-4 1000 9500 4 485 87 185
159 1000LP(T)-7 10500 7 485 87.1 315
160 1000LP(T)-9 10000 9 490 84.5 355
161 1000LP(T)-10 10000 10 490 85.2 400
162 1000LP(T)-13 10000 13 490 85.3 500
163 1000LP(T)-16 10000 16 490 85.6 630
164 1000LP(T)-18 10000 18 490 85.8 710
165 1000LP(T)-20 10000 20 490 86.4 800
166 1000LP(T)-7-X 10500 7 485 87.1 315
167 1000LP(T)-13-X 10000 13 490 85.3 500
168 1000LP(T)-17-X 10000 17 490 85.5 710
169 1000LPTC-15 9000 15 490 84.5 560
170 1000LPTC-15-X 9000 15 490 84.5 560
171 1000LPTC-20 9000 20 590 86 710
172 1000LPTC-20-X 9000 20 590 86 710
173 1200LP(T)-4 1200 13500 4 490 84.2 250
174 1200LP(T)-6 15000 6 490 87.4 355
175 1200LP(T)-9 14500 9 490 84.5 560
176 1200LP(T)-12 14500 12 490 85.2 710
177 1200LP(T)-14 14000 14 490 85.3 800
178 1200LP(T)-16 13000 16 490 86.6 800
179 1200LP(T)-18 15000 18 495 85.8 1000
180 1200LP(T)-20 16000 20 495 86.4 1250


Nombre Type de pompe Diamètre de sortie (mm) Débit (m³/h) Tête (m) Vitesse (tr/min) Efficacité (%) Puissance du moteur (kw)
181 1200LP(T)-24 1200 14000 24 495 87 1250
182 1200LP(T)-8-X 14400 8 490 85.4 450
183 1200LP(T)-10-X 14000 10 490 85.3 560
184 1200LP(T)-17-X 14000 17 490 86.5 900
185 1200LPTC-15 10000 15 490 84.5 630
186 1200LPTC-15-X 10000 15 490 84.5 630
187 1200LPTC-19 6732 19 590 88 500
188 1200LPTC-19-X 6732 19 590 88 500
189 1400LPTC-9 1400 10656 10.6 370 83 500
12816 8.5 87
15228 5.8 82
190 1400LPTCB-10(-4°) 1400 7596 10.6 370 85.6 315
8856 8.6 88.7
9612 6.8 85.6
191 1400LPTCB-10(-2°) 1400 8172 11.4 370 85.6 350
9792 9.2 88.8
10800 7.2 85.6
192 1400LPTCB-10(0°) 1400 8820 12.2 370 85.6 400
10620 10 89.1
11880 7.7 85.6
193 1400LPTCB-10(+2°) 1400 9432 12.8 370 85.6 450
11412 10.7 89.6
12744 8.3 85.6
194 1400LPTCB-10(+4°) 1400 10260 13.4 370 85.6 500
12240 11.3 89.2
13500 9.3 85.6
195 1400LPTCQ-10 1400 8856 8.5 370 88.7 500
9792 9.2 88.8
10620 10 89.1
11412 10.7 89.6
12240 11.3 89.2
196 1400LP(T)-14 1400 15300 18.7 370 84.5 1000
18000 14.2 89
21096 8.9 79
197 1400LP(T)-60 1400 12600 66 495 82 3600
16200 60 86
19800 49.5 82
198 1400LP(T)-60A 1400 11700 57.5 495 80 3150
15300 51.7 85
18000 44.5 82
199 1400LP(T)-60B 1400 12600 47.5 495 81 2500
14400 44.5 83
16200 40 81


Nombre Type de pompe Diamètre de sortie (mm) Débit (m³/h) Tête (m) Vitesse (tr/min) Efficacité (%) Puissance du moteur (kw)
200 1400LP(T)-10 1400 18000 12.7 370 83 900
23400 9.7 88.4
27720 3.5 79

201
1500LPTC-26-X 1500 13680 29.2 495 82 1600
16128 26.3 88.5
19080 20 86
202 1500LPTC-26A-X 1500 13428 25 495 85 1250
16200 21 88
18612 15.5 81.5
203 1500LPTC-26B-X 1500 12960 22.4 495 82 1250
15480 19.8 87
17280 15.8 83
204 1600LPTC-6-X

1600
18000 9.4

495
86

630
20700 6.8 87.5
22500 5 83
205 1600LPTCQ-8 1600 13320 6 333 86 600
14400 7 87
15300 8.1 88
16200 8.85 88
17640 8.9 87
206 1600LPTCQ-10-X 1600 15552 8.38 370 86.5 900
18252 9.55 88.4
23328 9.35 87
207 1600LPTC-11(-4°) 1600 15480 11.9 370 82.5 800
17640 9.5 85.5
19400 7.1 83.5
208 1600LPTC-11(-2°) 1600 16560 12.9 370 83 800
19800 9.9 87.3
21600 7.7 83
209 1600LPTC-11(0°) 1600 18000 13.8 370 81.7 1000
21600 10.9 88.7
24480 7.5 83
210 1600LPTC-11(+2°) 1600 19440 14.6

370
83

1000
22896 12 88.7
26280 8.1 83
211 1600LPTC-11(+4°)

1600
21960 14.1

370
83.4

1250
24480 12.3 87.7
27360 9.35 83
212 1600LPTC-14

1600
11200 15.7

370
86.5

600
12024 14.6 88.8
12600 13 85.2
213 1600LP(T)-7 1600 20304 8.79 295 87.8

630
22680 7.18 88.8
25560 4.15 82.3


Nombre Type de pompe Diamètre de sortie (mm) Débit (m³/h) Tête (m) Vitesse (tr/min) Efficacité (%) Puissance du moteur (kw)
214 1600LP(T)-12 1600 18252 16 333 87 1000
22680 11.6 88.6
23400 10.3 87
215 1600LP(T)-13,5 1600 18540 17.2 333 85.5 1250
22680 13.5 88
24696 10.8 87
216 1600LP(T)-14.6 1600 18000 19.4 375 85.5 1250
22680 14.65 88.8
24120 11.84 83
217 1600LP(T)-20 1600 19080 22 375 84 1600
22680 19.57 89
26280 15.2 87
218 1600LP(T)B-16(-6°) 1600 16920 14.1 330 81.8 1000
18360 12.8 83
20880 8.9 80.3
219 1600LP(T)B-16(-4°) 1600 18360 16 330 83.4 1250
20880 13.8 85.3
23400 10.3 83.4
220 1600LP(T)B-16(-2°) 1600 20160 17.3 330 82.4 1600
23400 14.5 85.3
24840 12.9 84.7
221 1600LP(T)B-16(0°) 1600 22320 17.9 330 83.5 1600
24480 16.1 85.7
27360 13.5 85.3
222 1600LP(T)B-16(+2°) 1600 25200 19.4 330 85 2000Deux vitesses
moteur1000
27000 18 86
28800 16.4 85
18000 11 246 84
19800 10.2 86
21600 9 85
223 1600LP(T)B-16(+4°) 1600 27360 19.1 330 86.1 2000
29880 17.2 86.9
31680 15.4 86.1
224 1600LP(T)-19 1600 26100 21 330 82 2000Deux vitesses
moteur1000
30600 18.75 86
33300 15.4 83
19800 11.6 246 82
22500 10.5 86
24300 9.1 83
225 1600LP(T)B-15,5(-4°) 1600 21600 18.3 295 82 1600
28800 13.8 88
33300 8.8 80
226 1600LP(T)B-15.5(-2°) 1600 36576 9.2 295 81.7 2000
31176 14.6 88
25236 18.2 81.7


Nombre Type de pompe Diamètre de sortie (mm) Débit (m³/h) Tête (m) Vitesse (tr/min) Efficacité (%) Puissance du moteur (kw)
227 1600LP(T)B-15,5(0°) 1600 37476 10.6 295 83 2000
33948 15.8 87
29628 18.6 85
228 1600LP(T)B-15.5(+2°) 1600 41796 11 295 78.8 2500
36000 17.6 87
31356 20.2 85
229 1600LP(T)B-15,5(+4°) 1600 42696 13.2 295 83 2500
38340 18.4 86.8
34848 20.2 85
230 1600LPTC-40 1600 12600 46.4 585 84.1 2500
15300 41.9 86.9
16200 40 86.8
231 1800LPTCQ-16 1800 18000 13.6 370 86 1600
19800 14.8 87
21600 16 88
23400 17 88
25200 18.3 88
232 1800LPTC-17 1800 18000 19.2 370 85 1250
20340 17.3 88
23760 12.7 81
233 1800LPTC-21 1800 17460 23 370 80 160°C
21672 21 89
28728 13 80
234 1800LPTC-24-X 1800 19944 27.8 425 84.2 2000
23760 24 87.8
27072 19.5 84.3
235 1800LPTC-26-X 1800 21600 28.6 495 86.3 2500
23760 26.1 87.5
25920 22.2 84.3
236 1800LPTC-28.5-X 1800 18000 31.3 370 84.2 2500
21600 28.5 87
26100 23.2 81
237 1800LP(T)-34 1800 23400 37.4 370 85.1 3600
28800 33.8 88
34200 27.2 81.9
238 1800LP(T)-34A 1800 21024 32.6 370 85 3200
27252 29 88
31788 24.5 82
239 2000LPTC-20-X 2000 16812 14.9 370 88 1600
20484 19.8 88
25992 11.2 84
240 2000LPTC-24-X 2000 19944 27.8 370 84.2 2200
23760 24 87.8
27072 19.5 87.3
241 2200LPTC-27.5-X 2200 25200 30.5 370 86.1 3000
29016 27.5 89
34560 21 81
242 2400LPTC-24-X 2400 30960 25 300 86 3200
3600 23.6 88
41400 18.7 83


Atlas des styles de pompes LP (T)


Diamètre des dimensions d'installation (diamètre de sortie 50 - 400 mm, sortie au-dessus du socle)


Installation d'une échelle de taille (diamètre de sortie 50 - 400 mm, sortie de pompe à vomissement sur fondation)

Nombre Type de pompe La mesure
H H1 H2 L T h A B C n-φd E F n-MXb G L1 L2 L3
1 50LP(T)-10 120 535 820 180 20 20 50 125 165 4-f19 350 400 M16×300 280 300 200 500
2 50LP(T)2-20 120 520 880 180 20 20 50 125 165 4-f19 350 400 M16×300 280 300 200 500
3 50LP(T)3-30 120 520 900 180 20 20 50 125 165 4-f19 350 400 M16×300 280 300 200 500
4 50LP(T)4-40 120 535 970 180 20 20 50 125 165 4-f19 350 400 M16×300 280 300 200 500
5 50LP(T)5-50 120 535 970 180 20 20 50 125 165 4-f19 350 400 M16×300 280 300 200 500
6 50LP(T)6-60 120 570 1080 180 20 20 50 125 165 4-f19 350 400 M16×300 280 300 200 500
7 50LP(T)7-70 120 570 1080 180 20 20 50 125 165 4-f19 350 400 M16×300 280 300 200 500
8 50LP(T)8-80 120 570 1080 180 20 20 50 125 165 4-f19 350 400 M16×300 280 300 200 500
9 50LP(T)9-90 120 570 1080 180 20 20 50 125 165 4-f19 350 400 M16×300 280 300 200 500
10 50LP(T)10-100 120 570 1080 180 20 20 50 125 165 4-f19 350 400 M16×300 280 300 200 500
11 65LP(T)-10 150 555 870 200 20 20 65 145 185 4-f19 400 450 M20×400 300 300 200 550
12 65LP(T)2-20 150 540 910 200 20 20 65 145 185 4-f19 400 450 M20×400 300 300 200 550
13 65LP(T)3-30 150 555 980 200 20 20 65 145 185 4-f19 400 450 M20×400 300 300 200 550
14 65LP(T)4-40 150 590 1080 200 20 20 65 145 185 4-f19 400 450 M20×400 300 300 200 550
15 65LP(T)5-50 150 590 1080 200 20 20 65 145 185 4-f19 400 450 M20×400 300 300 200 550
16 65LP(T)6-60 150 590 1080 200 20 20 65 145 185 4-f19 400 450 M20×400 300 300 200 550
17 65LP(T)7-70 150 590 1080 200 20 20 65 145 185 4-f19 400 450 M20×400 300 300 200 550
18 65LP(T)8-80 150 590 1130 200 20 20 65 145 185 4-f19 400 450 M20×400 300 300 200 550
19 65LP(T)9-90 150 590 1130 200 20 20 65 145 185 4-f19 400 450 M20×400 300 300 200 550
20 65LP(T)10-100 150 590 1210 200 20 20 65 145 185 4-f19 400 450 M20×400 300 300 200 550
21 80LP(T)-15 150 635 1060 200 22 25 80 160 200 8-f19 450 500 M20×400 300 300 200 600
22 80LP(T)2-30 150 615 1140 200 22 25 80 160 200 8-f19 450 500 M20×400 300 300 200 600
23 80LP(T)3-45 150 615 1140 200 22 25 80 160 200 8-f19 450 500 M20×400 300 300 200 600
24 80LP(T)4-60 150 655 1275 200 22 25 80 160 200 8-f19 450 500 M20×400 300 300 200 600
25 80LP(T)5-75 150 655 143.5 200 22 25 80 160 200 8-f19 450 500 M20×400 300 300 200 600
26 80LP(T)6-90 150 655 1435 200 22 25 80 160 200 8-f19 450 500 M20×400 300 300 200 600
27 80LP(T)7-108 150 655 1435 200 22 25 80 160 200 8-f19 450 500 M20×400 300 300 200 600
28 100LP(T)-15 200 870 1280 250 24 30 100 180 220 8-f19 500 550 M20×400 350 300 300 750


Installation d'une échelle de taille (diamètre de sortie 50 - 400 mm, sortie de pompe à vomissement sur fondation)

Nombre Type de pompe La mesure
H H1 H2 L T h A B C n-φd E F M×b G L1 L2 L3
29 100LP(T)-30 200 850 1470 250 24 30 100 180 220 8-f19 500 550 M20×400 350 300 300 750
30 100LP(T)2-60 200 870 1610 250 24 30 100 180 220 8-f19 500 550 M20×400 350 300 300 750
31 100LP(T)3-90 200 870 1670 250 24 30 100 180 220 8-f19 500 550 M20×400 350 300 300 750
32 100LP(T)4-120 200 870 1770 250 24 30 100 180 220 8-f19 500 550 M20×400 350 300 300 750
33 150LP(T)-20 240 995 1580 350 24 40 150 240 285 8-f23 550 650 M24×500 480 300 300 900
34 150LP(T)2-30 240 995 1660 350 24 40 150 240 285 8-f23 550 650 M24×500 480 300 300 900
35 150LP(T)2-40 240 995 1740 350 24 40 150 240 285 8-f23 550 650 M24×500 480 300 300 900
36 150LP(T)3-60 240 975 1770 350 24 40 150 240 285 8-f23 550 650 M24×500 480 300 300 900
37 150LP(T)4-80 240 995 1820 350 24 40 150 240 285 8-f23 550 650 M24×500 480 300 300 900
38 150LP(T)5-100 240 995 1880 350 24 40 150 240 285 8-f23 550 650 M24×500 480 300 300 900
39 150LP(T)6-120 240 995 1930 350 24 40 150 240 285 8-f23 550 650 M24×500 480 300 300 900
40 200LP(T)-15 350 1070 1730 420 26 40 200 295 340 8-f23 600 700 M24×500 500 300 300 1000
41 200LP(T)-20 350 1070 1810 420 26 40 200 295 340 8-f23 600 700 M24×500 500 300 300 1000
42 200LP(T)2-30 350 1050 1830 420 26 40 200 295 340 8-f23 600 700 M24×500 500 300 300 1000
43 200LP(T)2-40 350 1050 2030 420 26 40 200 295 340 8-f23 600 700 M24×500 500 300 300 1000
44 200LP(T)3-65 350 1070 2100 420 26 40 200 295 340 8-f23 600 700 M24×500 500 300 300 1000
45 200LP(T)4-90 350 1070 2320 420 26 40 200 295 340 8-f23 600 700 M24×500 500 300 300 1000
46 250LP(T)-20 300 1125 1920 400 28 40 250 350 395 12-φ23 650 750 M24×500 550 300 300 1100
47 250LP(T)2-30 300 1105 2085 400 28 40 250 350 395 12-φ23 650 750 M24×500 550 300 300 1100
48 250LP(T)2-40 300 1105 2135 400 28 40 250 350 395 12-φ23 650 750 M24×500 550 300 300 1100
49 250LP(T)2-50 300 1125 2375 400 28 40 250 350 395 12-φ23 650 750 M24×500 550 300 300 1100
50 250LP(T)3-60 300 1125 2475 400 28 40 250 350 395 12-φ23 650 750 M24×500 550 300 300 1100
51 250LP(T)3-75 300 1125 2575 400 28 40 250 350 395 12-φ23 650 750 M24×500 550 300 300 1100
52 250LP(T)4-90 300 1125 2600 400 28 40 250 350 395 12-φ23 650 750 M24×500 550 300 300 1100
53 300LP(T)-6 350 1205 1945 450 28 50 300 400 445 12-φ23 700 800 M30×630 650 300 300 1200
54 300LP(T)-8 350 1205 2000 450 28 50 300 400 445 12-φ23 700 800 M30×630 650 300 300 1200
55 300LP(T)-10 350 1205 2100 450 28 50 300 400 445 12-φ23 700 800 M30×630 600 300 300 1200
56 300LP(T)-15 350 1205 2000 450 28 50 300 400 445 12-φ23 700 800 M30×630 600 300 300 1200


Installation d'une échelle de taille (diamètre de sortie 50 - 400 mm, sortie de pompe à vomissement sur fondation)

Nombre Type de pompe La mesure
H H1 H2 L T h A B C n-φd E F M×b G L1 L2 L3
57 300LP(T)-20 350 1205 2100 450 28 50 300 400 445 12-φ23 700 800 M30×630 600 300 300 1200
58 300LP(T)2-30 350 1205 2185 450 28 50 300 400 445 12-φ23 700 800 M30×630 600 300 300 1200
59 300LP(T)2-40 350 1225 2785 450 28 50 300 400 445 12-φ23 700 800 M30×630 600 300 300 1200
60 300LP(T)3-60 350 1225 2785 450 28 50 300 400 445 12-φ23 700 800 M30×630 600 300 300 1200
61 300LP(T)4-80 350 1225 2870 450 28 50 300 400 445 12-φ23 700 800 M30×630 600 300 300 1200
62 350LP(T)-4 400 1345 2010 500 30 50 350 460 505 16-φ23 800 950 M30×630 700 300 300 1350
63 350LP(T)-6 400 1345 2085 500 30 50 350 460 505 16-φ23 800 950 M30×630 700 300 300 1350
64 350LP(T)-8 400 1345 2115 500 30 50 350 460 505 16-φ23 800 950 M30×630 700 300 300 1350
65 350LP(T)-10 400 1345 2140 500 30 50 350 460 505 16-φ23 800 950 M30×630 700 300 300 1350
66 350LP(T)-15 400 1325 2305 500 30 50 350 460 505 16-φ23 800 950 M30×630 700 300 300 1250
67 350LP(T)-20 400 1325 2355 500 30 50 350 460 505 16-φ23 800 950 M30×630 700 300 300 1250
68 350LP(T)2-30 400 1450 2940 500 30 50 350 460 505 16-φ23 800 950 M30×630 700 300 300 1250
69 350LP(T)2-40 400 1450 3030 500 30 50 350 460 505 16-φ23 800 950 M30×630 700 300 300 1250
70 350LP(T)3-60 400 1450 3125 500 30 50 350 460 505 16-φ23 800 950 M30×630 700 300 300 1250
71 350LP(T)4-80 400 1450 3150 500 30 50 350 460 505 16-φ23 800 950 M30×630 700 300 300 1250
72 400LP(T)-4 450 1570 2310 550 32 50 400 515 565 16-φ28 900 1000 M30×630 800 350 400 1600
73 400LP(T)-6 450 1570 2365 550 32 50 400 515 565 16-φ28 900 1000 M30×630 800 350 400 1600
74 400LP(T)-8 450 1570 2465 550 32 50 400 515 565 16-φ28 900 1000 M30×630 800 350 400 1600
75 400LP(T)-10 450 1570 2550 550 32 50 400 515 565 16-φ28 900 1000 M30×630 800 350 400 1600
76 400LP(T)-13 450 1570 2600 550 32 50 400 515 565 16-φ28 900 1000 M30×630 800 350 400 1600
77 400LP(T)-16 450 1570 2820 550 32 50 400 515 565 16-φ28 900 1000 M30×630 800 350 400 1600
78 400LP(T)-20 450 1550 2800 550 32 50 400 515 565 16-φ28 900 1000 M30×630 800 350 400 1600
79 400LP(T)-25 450 1550 2900 550 32 50 400 515 565 16-φ28 900 1000 M30×630 800 350 400 1600
80 400LP(T)-30 450 1610 2960 550 32 50 400 515 565 16-φ28 900 1000 M30×630 800 350 400 1600
81 400LP(T)-35 450 1610 3145 550 32 50 400 515 565 16-φ28 900 1000 M30×630 800 350 400 1600
82 400LP(T)2-40 450 1610 3060 550 32 50 400 515 565 16-φ28 900 1000 M30×630 800 350 400 1600
83 400LP(T)2-50 450 1610 3145 550 32 50 400 515 565 16-φ28 900 1000 M30×630 800 350 400 1600
84 400LP(T)2-60 450 1610 3145 550 32 50 400 515 565 16-φ28 900 1000 M30×630 800 350 400 1600


Diamètre d'installation (diamètre de sortie 500 - 600 mm, sortie basée sur la pompe à vomi)


Réglage de l'échelle de taille (diamètre de sortie 500 - 600 mm, basé sur la sortie de la pompe à vomissement)

Nombre Type de pompe La mesure
H H1 H2 L T h A B C n-φd D1 D2 n-MXb G L1 L2 L3 Y
1 500LP(T)-4 550 1500 2400 700 34 50 500 620 670 20-φ28 1200 1300 8-M30×630 850 450 500 1800 400
2 500LP(T)-6 550 1500 2530 700 34 50 500 620 670 20-φ28 1200 1300 8-M30×630 850 450 500 1800 400
3 500LP(T)-8 550 1500 2750 700 34 50 500 620 670 20-φ28 1200 1300 8-M30×630 850 450 500 1800 400
4 500LP(T)-10 550 1500 2850 700 34 50 500 620 670 20-φ28 1200 1300 8-M30×630 850 450 500 1800 400
5 500LP(T)-12 550 1600 3050 700 34 50 500 620 670 20-φ28 1200 1300 8-M30×630 850 450 500 1800 400
6 500LP(T)-15 550 1600 3050 700 34 50 500 620 670 20-φ28 1200 1300 8-M30×630 850 450 500 1800 400
7 500LP(T)-20 550 1600 3150 700 34 50 500 620 670 20-φ28 1200 1300 8-M30×630 850 450 500 1800 400
8 500LP(T)-25 550 1800 3350 700 34 50 500 620 670 20-φ28 1200 1300 8-M30×630 850 450 500 1800 400
9 500LP(T)-30 550 1800 3550 700 34 50 500 620 670 20-φ28 1200 1300 8-M30×630 850 450 500 1800 400
10 500LP(T)-35 550 1900 3850 700 34 50 500 620 670 20-φ28 1200 1300 8-M30×630 850 450 500 1800 400
11 500LP(T)-40 550 1900 4100 700 34 50 500 620 670 20-φ28 1200 1300 8-M30×630 850 450 500 1800 400
12 600LP(T)-4 650 2000 3030 800 36 50 600 725 780 20-φ30 1450 1550 8-M30×630 1100 550 600 1900 600
13 600LP(T)-6 650 2000 3350 800 36 50 600 725 780 20-φ30 1450 1550 8-M30×630 1100 550 600 1900 600
14 600LP(T)-8 650 2000 3450 800 36 50 600 725 780 20-φ30 1450 1550 8-M30×630 1100 550 600 1900 600
15 600LP(T)-10 650 2000 3550 800 36 50 600 725 780 20-φ30 1450 1550 8-M30×630 1100 550 600 1900 600
16 600LP(T)-12 650 2000 3450 800 36 50 600 725 780 20-φ30 1450 1550 8-M30×630 1100 550 600 1900 600
17 600LP(T)-15 650 2000 3550 800 36 50 600 725 780 20-φ30 1450 1550 8-M30×630 1100 550 600 1900 600
18 600LP(T)-20 650 2000 3650 800 36 50 600 725 780 20-φ30 1450 1550 8-M30×630 1100 550 600 1900 600
19 600LP(T)-25 650 2000 3800 800 36 50 600 725 780 20-φ30 1450 1550 8-M30×630 1100 550 600 1900 600
20 600LP(T)-30 650 2100 4100 800 36 50 600 725 780 20-φ30 1450 1550 8-M30×630 1100 550 600 1900 600
21 600LP(T)-35 650 2100 4200 800 36 50 600 725 780 20-φ30 1450 1550 8-M30×630 1100 550 600 1900 600
22 600LP(T)-40 650 2150 4350 800 36 50 600 725 780 20-φ30 1450 1550 8-M30×630 1100 550 600 1900 600



Diamètre d'installation (diamètre de sortie supérieur à 700 mm, sortie basée sur la pompe à vomi)



Réglage de l'échelle de taille (diamètre de sortie supérieur à 700 mm, basé sur la sortie de la pompe à vomissement)

Nombre Type de pompe La mesure
H H1 H2 L T h A B C n-φd D1 D2 n-M×b G L1 L2 Y
1 700LP(T)-4 700 2300 4350 700 30 40 700 810 860 24-φ26 1500 1700 8-M36×630 1200 600 1400 800
2 700LP(T)-6 700 2300 4350 700 30 40 700 810 860 24-φ26 1500 1700 8-M36×630 1200 600 1400 800
3 700LP(T)-8 700 2350 4400 700 30 40 700 810 860 24-φ26 1500 1700 8-M36×630 1200 600 1400 800
4 700LP(T)-10 700 2350 4450 700 30 40 700 810 860 24-φ26 1500 1700 8-M36×630 1200 600 1400 800
5 700LP(T)-12 700 2400 4550 700 30 40 700 810 860 24-φ26 1500 1700 8-M36×630 1200 600 1400 800
6 700LP(T)-15 700 2400 4650 700 30 40 700 810 860 24-φ26 1500 1700 8-M36×630 1200 600 1400 800
7 700LP(T)-20 700 2400 4700 700 30 40 700 810 860 24-φ26 1500 1700 8-M36×630 1200 600 1400 800
8 700LP(T)-25 700 2500 4750 700 30 40 700 810 860 24-φ26 1500 1700 8-M36×630 1200 600 1400 800
9 700LP(T)-30 700 2500 4850 700 30 40 700 810 860 24-φ26 1500 1700 8-M36×630 1200 600 1400 800
10 800LP(T)-4 800 2300 4350 800 30 40 800 920 975 24-φ30 1600 1800 8-M36×630 1300 700 1500 900
11 800LP(T)-6 800 2350 4400 800 30 40 800 920 975 24-φ30 1600 1800 8-M36×630 1300 700 1500 900
12 800LP(T)-8 800 2350 4450 800 30 40 800 920 975 24-φ30 1600 1800 8-M36×630 1300 700 1500 900
13 800LP(T)-10 800 2400 4550 800 30 40 800 920 975 24-φ30 1600 1800 8-M36×630 1300 700 1500 900
14 800LP(T)-12 800 2400 4650 800 30 40 800 920 975 24-φ30 1600 1800 8-M36×630 1300 700 1500 900
15 800LP(T)-15 800 2400 4700 800 30 40 800 920 975 24-φ30 1600 1800 8-M36×630 1300 700 1500 900
16 800LP(T)-20 800 2500 4750 800 30 40 800 920 975 24-φ30 1600 1800 8-M36×630 1300 700 1500 900
17 800LP(T)-25 800 2500 4850 800 30 40 800 920 975 24-φ30 1600 1800 8-M36×630 1300 700 1500 900
18 900LP(T)-4 900 2500 4750 900 36 40 900 1020 1075 24-φ30 1800 2000 12-M36×630 1500 800 1600 1000
19 900LP(T)-6 900 2500 4750 900 36 40 900 1020 1075 24-φ30 1800 2000 12-M36×630 1500 800 1600 1000
20 900LP(T)-8 900 2500 4800 900 36 40 900 1020 1075 24-φ30 1800 2000 12-M36×630 1500 800 1600 1000
21 900LP(T)-10 900 2500 4800 900 36 40 900 1020 1075 24-φ30 1800 2000 12-M36×630 1500 800 1600 1000
22 900LP(T)-14 900 2600 4850 900 36 40 900 1020 1075 24-φ30 1800 2000 12-M36×630 1500 800 1600 1000
23 900LP(T)-16 900 2650 4950 900 36 40 900 1020 1075 24-φ30 1800 2000 12-M36×630 1500 800 1600 1000
24 900LP(T)-20 900 2700 5050 900 36 40 900 1020 1075 24-φ30 1800 2000 12-M36×630 1500 800 1600 1000
25 900LP(T)-25 900 2700 5100 900 36 40 900 1020 1075 24-φ30 1800 2000 12-M36×630 1500 800 1600 1000
26 1000LP(T)-4 1000 2500 4800 1000 36 40 1000 1120 1175 28-φ30 1900 2100 16-M36×630 1600 900 1700 1100
27 1000LP(T)-6 1000 2600 4850 1000 36 40 1000 1120 1175 28-φ30 1900 2100 16-M36×630 1600 900 1700 1100
28 1000LP(T)-9 1000 2650 4950 1000 36 40 1000 1120 1175 28-φ30 1900 2100 16-M36×630 1600 900 1700 1100
29 1000LP(T)-10 1000 2800 5350 1000 36 40 1000 1120 1175 28-φ30 1900 2100 16-M36×630 1600 900 1700 1100
30 1000LP(T)-16 1000 2800 5500 1000 36 50 1000 1120 1175 28-φ30 1900 2100 16-M36×630 1600 900 1700 1100
31 1000LP(T)-18 1000 2800 5550 1000 36 50 1000 1120 1175 28-φ30 1900 2100 16-M36×630 1600 900 1700 1100
32 1000LP(T)-20 1000 2800 5700 1000 36 50 1000 1120 1175 28-φ30 1900 2100 16-M36×630 1600 900 1700 1100
33 1200LP(T)-4 1100 2700 5550 1200 36 50 1200 1340 1405 32-f33 2000 2200 16-M36×630 1700 1100 1800 1400


Réglage de l'échelle de taille (diamètre de sortie supérieur à 700 mm, basé sur la sortie de la pompe à vomissement)

Nombre Type de pompe La mesure
H H1 H2 L T h A B C n-φd D1 D2 n-M×b G L1 L2 Y
34 1200LP(T)-6 1100 2700 5600 1200 40 50 1200 1340 1405 32-f33 2000 2200 16-M36×630 1700 1100 1800 1400
35 1200LP(T)-9 1100 2700 5650 1200 40 50 1200 1340 1405 32-f33 2000 2200 16-M36×630 1700 1100 1800 1400
36 1200LP(T)-12 1100 2700 5800 1200 40 50 1200 1340 1405 32-f33 2000 2200 16-M36×630 1700 1100 1800 1400
37 1200LP(T)-14 1100 2800 5950 1200 40 50 1200 1340 1405 32-f33 2000 2200 16-M36×630 1700 1100 1800 1400
38 1200LP(T)-16 1100 2800 6100 1200 40 50 1200 1340 1405 32-f33 2000 2200 16-M36×630 1700 1100 1800 1400
39 1200LP(T)-18 1100 2800 6150 1200 40 50 1200 1340 1405 32-f33 2000 2200 16-M36×630 1700 1100 1800 1400
40 1200LP(T)-20 1100 2800 6300 1200 40 50 1200 1340 1405 32-f33 2000 2200 16-M36×630 1700 1100 1800 1400
41 1200LP(T)-24 1100 2900 6400 1200 40 50 1200 1340 1405 32-f33 2000 2200 16-M36×630 1700 1100 1800 1400
42 1400LP(T)-14 1300 3400 5800 1400 44 50 1400 1560 1630 36-φ36 2400 2600 16-M42×800 2000 1400 2100 1600
43 1400LP(T)-60 1300 3600 7200 1400 44 60 1400 1590 1675 36-f42 2400 2600 16-M42×800 2000 1400 2100 1600
44 1400LP(T)-60A 1300 3600 6800 1400 44 60 1400 1590 1675 36-f42 2400 2600 16-M42×800 2000 1400 2100 1600
45 1400LP(T)-60B 1300 3600 6800 1400 44 60 1400 1590 1675 36-f42 2400 2600 16-M42×800 2000 1400 2100 1600
46 1400LP(T)-10 1300 3400 5700 1400 44 50 1400 1560 1630 36-φ36 2400 2600 16-M42×800 2000 1400 2100 1600
47 1500LP(T)-26 1400 4200 6400 1500 45 50 1500 1660 1730 36-φ36 2500 2700 16-M48×1000 2100 1500 2300 1800
48 1600LP(T)-7 1500 4700 6600 1600 48 60 1600 1760 1830 40-φ36 2700 2900 20-M48×1000 2200 1600 2500 2000
49 1600LP(T)-12 1500 4700 6600 1600 48 60 1600 1760 1830 40-φ36 2700 2900 20-M48×1000 2200 1600 2500 2000
50 1600LP(T)-13,5 1500 4700 6600 1600 48 60 1600 1760 1830 40-φ36 2700 2900 20-M48×1000 2200 1600 2500 2000
51 1600LP(T)-14.6 1500 4700 6600 1600 48 60 1600 1760 1830 40-φ36 2700 2900 20-M48×1000 2200 1600 2500 2000
52 1600LP(T)-20 1500 4700 6600 1600 48 60 1600 1760 1830 40-φ36 2700 2900 20-M48×1000 2200 1600 2500 2000
53 1600LP(T)B-16(-6°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-φ36 2700 2900 20-M48×1000 2200 1600 2500 2000
54 1600LP(T)B-16(-4°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-φ36 2700 2900 20-M48×1000 2200 1600 2500 2000
55 1600LP(T)B-16(-2°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-φ36 2700 2900 20-M48×1000 2200 1600 2500 2000
56 1600LP(T)B-16(0°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-φ36 2700 2900 20-M48×1000 2200 1600 2500 2000
57 1600LP(T)B-16(+2°) 1500 4800 6800 1600 48 60 1600 1760 1830 40-φ36 2700 2900 20-M48×1000 2200 1600 2500 2000
58 1600LP(T)B-16(+4°) 1500 4800 6800 1600 48 60 1600 1760 1830 40-φ36 2700 2900 20-M48×1000 2200 1600 2500 2000
59 1600LP(T)-19 1500 4900 7200 1600 48 60 1600 1760 1830 40-φ36 2700 2900 20-M48×1000 2200 1600 2500 2000
60 1600LP(T)B-15,5(-4°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-φ36 2700 2900 20-M48×1000 2200 1600 2500 2000
61 1600LP(T)B-15.5(-2°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-φ36 2700 2900 20-M48×1000 2200 1600 2500 2000
62 1600LP(T)B-15,5(0°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-φ36 2700 2900 20-M48×1000 2200 1600 2500 2000
63 1600LP(T)B-15.5(+2°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-φ36 2700 2900 20-M48×1000 2200 1600 2500 2000
64 1600LP(T)B-15.5(+4°) 1500 4700 6600 1600 48 60 1600 1760 1830 40-φ36 2700 2900 20-M48×1000 2200 1600 2500 2000
65 1800LP(T)-34 1600 5500 8650 2000 50 60 1800 1970 2045 44-f42 2800 3000 28-M48×1000 2300 2000 3000 2500
66 1800LP(T)-34A 1600 5500 8650 2000 50 60 1800 1970 2045 44-f42 2800 3000 28-M48×1000 2300 2000 3000 2500


Diamètre des dimensions d'installation (diamètre de sortie 50 - 600 mm, sortie des vomissements de la pompe sous la fondation)


Réglage de l'échelle de taille (diamètre de sortie 50 - 600 mm, sortie de pompe à vomi sous la fondation)

Nombre Type de pompe La mesure
H H1 H2 L T h A B C n-φd E F M×b G L1 L2 L3
1 50LP(T)-10-X 500 450 760 120 20 20 50 125 165 4-f19 400 500 M16×300 350 300 200 500
2 50LP(T)2-20-X 500 450 785 120 20 20 50 125 165 4-f19 400 500 M16×300 350 300 200 500
3 65LP(T)-10-X 550 500 820 150 20 20 65 145 185 4-f19 450 550 M20×400 400 300 200 550
4 65LP(T)2-20-X 550 500 840 150 20 20 65 145 185 4-f19 450 550 M20×400 400 300 200 550
5 80LP(T)-15-X 600 550 890 150 22 20 80 160 200 8-f19 500 600 M20×400 450 300 200 600
6 80LP(T)-25-X 600 550 930 150 22 20 80 160 200 8-f19 500 600 M20×400 450 300 200 600
7 100LP(T)-15-X 700 620 1015 200 24 20 100 180 220 8-f19 500 600 M20×500 450 300 300 750
8 100LP(T)-30-X 700 650 1055 200 24 20 100 180 220 8-f19 500 600 M20×500 450 300 300 750
9 150LP(T)-20-X 800 695 1280 250 26 25 150 240 285 8-f23 600 700 M24×500 550 300 300 900
10 150LP(T)2-30-X 800 695 1290 250 26 25 150 240 285 8-f23 600 700 M24×500 550 300 300 900
11 150LP(T)2-40-X 800 695 1340 250 26 25 150 240 285 8-f23 600 700 M24×500 550 300 300 900
12 200LP(T)-15-X 900 770 1330 250 26 25 200 295 340 8-f23 600 700 M24×500 550 300 300 1000
13 200LP(T)-22-X 900 770 1410 250 26 25 200 295 340 8-f23 600 700 M24×500 550 300 300 1000
14 200LP(T)2-30-X 900 770 1430 250 26 25 200 295 340 8-f23 600 700 M24×500 550 300 300 1000
15 200LP(T)2-40-X 900 770 1530 250 26 25 200 295 340 8-f23 600 700 M24×500 550 300 300 1000
16 250LP(T)-20-X 1000 825 1495 300 28 25 250 350 395 12-φ23 700 800 M24×500 650 300 300 1100
17 250LP(T)-30-X 1000 850 1675 300 28 25 250 350 395 12-φ23 700 800 M24×500 650 300 300 1100
18 250LP(T)2-40-X 1000 850 1675 300 28 25 250 350 395 12-φ23 700 800 M24×500 650 300 300 1100
19 300LP(T)-6-X 1100 900 1945 300 28 25 300 400 445 12-φ23 750 850 M30×630 700 300 300 1200
20 300LP(T)-8-X 1100 900 2000 300 28 25 300 400 445 12-φ23 750 850 M30×630 700 300 300 1200
21 300LP(T)-10-X 1100 900 2100 300 28 25 300 400 445 12-φ23 750 850 M30×630 700 300 300 1200
22 300LP(T)-15-X 1100 925 2000 300 28 25 300 400 445 12-φ23 750 850 M30×630 700 300 300 1200
23 300LP(T)-20-X 1100 925 2100 300 28 25 300 400 445 12-φ23 750 850 M30×630 700 300 300 1200
24 300LP(T)2-30-X 1100 925 2185 300 28 25 300 400 445 12-φ23 750 850 M30×630 700 300 300 1200
25 300LP(T)2-40-X 1100 950 2785 300 28 25 300 400 445 12-φ23 750 850 M30×630 700 300 300 1200
26 350LP(T)-4-X 1200 950 1710 350 30 30 350 460 505 16-φ23 900 1000 M30×630 800 300 300 1350
27 350LP(T)-6-X 1200 950 1785 350 30 30 350 460 505 16-φ23 900 1000 M30×630 800 300 300 1350
28 350LP(T)-8-X 1200 950 1815 350 30 30 350 460 505 16-φ23 900 1000 M30×630 800 300 300 1350
29 350LP(T)-10-X 1200 950 1840 350 30 30 350 460 505 16-φ23 900 1000 M30×630 800 300 300 1350
30 350LP(T)-15-X 1200 975 1905 350 30 30 350 460 505 16-φ23 900 1000 M30×630 800 300 300 1250


Réglage de l'échelle de taille (diamètre de sortie 50 - 600 mm, sortie de pompe à vomi sous la fondation)

Nombre Type de pompe La mesure
H H1 H2 L T h A B C n-φd E F MXb G L1 L2 L3
31 350LP(T)-20-X 1200 975 2055 350 30 30 350 460 505 16-φ23 900 1000 M30×630 800 300 300 1250
32 350LP(T)2-30-X 1200 975 2540 350 30 30 350 460 505 16-φ23 900 1000 M30×630 800 300 300 1250
33 350LP(T)2-40-X 1200 975 2630 350 30 30 350 460 505 16-φ23 900 1000 M30×630 800 300 300 1250
34 400LP(T)-4-X 1300 1000 2010 400 32 30 400 515 565 16-φ28 1100 1250 M30×630 1000 350 400 1600
35 400LP(T)-6-X 1300 1000 2065 400 32 30 400 515 565 16-φ28 1100 1250 M30×630 1000 350 400 1600
36 400LP(T)-8-X 1300 1000 2465 400 32 30 400 515 565 16-φ28 1100 1250 M30×630 1000 350 400 1600
37 400LP(T)-10-X 1300 1000 2250 400 40 40 400 515 565 16-φ28 1100 1250 M30×630 1000 350 400 1600
38 400LP(T)-13-X 1300 1000 2300 400 32 30 400 515 565 16-φ28 1100 1250 M30×630 1000 350 400 1600
39 400LP(T)-16-X 1300 1000 2520 400 32 30 400 515 565 16-φ28 1100 1250 M30×630 1000 350 400 1600
40 400LP(T)-20-X 1300 1050 2600 400 32 30 400 515 565 16-φ28 1100 1250 M30×630 1000 350 400 1600
41 400LP(T)-25-X 1300 1050 2600 400 32 30 400 515 565 16-φ28 1100 1250 M30×630 1000 350 400 1600
42 400LP(T)-30-X 1300 1050 2660 400 32 30 400 515 565 16-φ28 1100 1250 M30×630 1000 350 400 1600
43 400LP(T)2-40-X 1300 1050 2760 400 32 30 400 515 565 16-φ28 1100 1250 M30×630 1000 350 400 1600
44 500LP(T)-4-X 1500 1150 2200 500 34 40 500 620 670 20-φ28 1400 1500 M36×630 1250 450 500 1800
45 500LP(T)-6-X 1500 1150 2330 500 34 40 500 620 670 20-φ28 1400 1500 M36×630 1250 450 500 1800
46 500LP(T)-8-X 1500 1150 2550 500 34 40 500 620 670 20-φ28 1400 1500 M36×630 1250 450 500 1800
47 500LP(T)-10-X 1500 1150 2650 500 34 40 500 620 670 20-φ28 1400 1500 M36×630 1250 450 500 1800
48 500LP(T)-12-X 1500 1200 2850 500 34 40 500 620 670 20-φ28 1400 1500 M36×630 1250 450 500 1800
49 500LP(T)-15-X 1500 1200 2850 500 34 40 500 620 670 20-φ28 1400 1500 M36×630 1250 450 500 1800
50 500LP(T)-20-X 1500 1200 2950 500 34 40 500 620 670 20-φ28 1400 1500 M36×630 1250 450 500 1800
51 500LP(T)-25-X 1500 1250 3050 500 34 40 500 620 670 20-φ28 1400 1500 M36×630 1250 450 500 1800
52 500LP(T)-30-X 1500 1250 3250 500 34 40 500 620 670 20-φ28 1400 1500 M36×630 1250 450 500 1800
53 600LP(T)-4-X 1800 1300 2730 600 36 40 600 725 780 20-φ30 1500 1600 M42×800 1300 550 600 1900
54 600LP(T)-6-X 1800 1300 3050 600 36 40 600 725 780 20-φ30 1500 1600 M42×800 1300 550 600 1900
55 600LP(T)-8-X 1800 1300 3150 600 36 40 600 725 780 20-φ30 1500 1600 M42×800 1300 550 600 1900
56 600LP(T)-10-X 1800 1300 3250 600 36 40 600 725 780 20-φ30 1500 1600 M42×800 1300 550 600 1900
57 600LP(T)-12-X 1800 1300 3350 600 36 40 600 725 780 20-φ30 1500 1600 M42×800 1300 550 600 1900
58 600LP(T)-15-X 1800 1350 3400 600 36 40 600 725 780 20-φ30 1500 1600 M42×800 1300 550 600 1900
59 600LP(T)-20-X 1800 1350 3450 600 36 40 600 725 780 20-φ30 1500 1600 M42×800 1300 550 600 1900
60 600LP(T)-25-X 1800 1350 3600 600 36 40 600 725 780 20-φ30 1500 1600 M42×800 1300 550 600 1900


Diamètre d'installation (diamètre de sortie supérieur à 700 mm, sortie de vomi de pompe sous la fondation)


Mise en place d'une balance de taille (sortie d'un diamètre supérieur à 700mm, sortie de la pompe à vomir sous la fondation)

Nombre Type de pompe La mesure
H1 H2 L T h A B C n-φd E1 E2 E3 E4 F1 F2 n-M×b G1 G2 L1 L2 Y
1 700LP(T)-10-X 1400 3950 700 30 40 700 810 860 24-φ26 1800 1500 600 500 2000 1700 12-M30×630 1500 1200 600 1400 800
2 700LP(T)-25-X 1400 4250 700 30 40 700 810 860 24-φ26 1800 1500 600 500 2000 1700 12-M30×630 1500 1200 600 1400 800
3 800LP(T)-7-X 1450 4050 750 30 40 800 920 975 24-φ30 1950 1650 650 550 2100 1800 12-M30×630 1600 1300 700 1500 900
4 800LP(T)-13.4-X 1450 4100 750 30 40 800 920 975 24-φ30 1950 1650 650 550 2100 1800 12-M30×630 1600 1300 700 1500 900
5 800LP(T)-17-X 1450 4150 750 30 40 800 920 975 24-φ30 1950 1650 650 550 2100 1800 12-M30×630 1600 1300 700 1500 900
6 900LP(T)-7-X 1500 4450 850 32 40 900 1020 1075 24-φ30 2100 1800 700 600 2300 2000 12-M36×630 1800 1500 800 1600 1000
7 900LP(T)-12.6-X 1500 4450 850 32 40 900 1020 1075 24-φ30 2100 1800 700 600 2300 2000 12-M36×630 1800 1500 800 1600 1000
8 900LP(T)-17-X 1500 4500 850 32 40 900 1020 1075 24-φ30 2100 1800 700 600 2300 2000 12-M36×630 1800 1500 800 1600 1000
9 1000LP(T)-7-X 1600 5200 900 35 50 1000 1120 1175 28-φ30 2300 1900 575 475 2500 2100 16-M36×630 2000 1600 900 1700 1100
10 1000LP(T)-13-X 1600 5250 900 35 50 1000 1120 1175 28-φ30 2300 1900 575 475 2500 2100 16-M36×630 2000 1600 900 1700 1100
11 1000LP(T)-17-X 1600 5400 900 35 50 1000 1120 1175 28-φ30 2300 1900 575 475 2500 2100 16-M36×630 2000 1600 900 1700 1100
12 1200LP(T)-8-X 1700 5500 1000 35 50 1200 1340 1405 32-f33 2400 2000 600 500 2600 2200 16-M36×630 2100 1700 1100 1800 1400
13 1200LP(T)-10-X 1700 5650 1000 35 50 1200 1340 1405 32-f33 2400 2000 600 500 2600 2200 16-M36×630 2100 1700 1100 1800 1400
14 1200LP(T)-17-X 1700 5950 1000 35 50 1200 1340 1405 32-f33 2400 2000 600 500 2600 2200 16-M36×630 2100 1700 1100 1800 1400
15 1400LP(T)-9-X 1800 5700 1200 40 50 1400 1560 1630 36-φ36 2800 2300 700 575 3000 2500 16-M42×800 2500 2000 1400 2100 1600
16 1400LP(T)-14-X 1800 6200 1200 40 50 1400 1560 1630 36-φ36 2800 2300 700 575 3000 2500 16-M42×800 2500 2000 1400 2100 1600
17 1500LP(T)-26-X 1900 6400 1300 45 50 1500 1660 1730 36-φ36 2900 2400 725 600 3100 2600 16-M42×800 2600 2100 1500 2300 1800
18 1600LP(T)-7-X 2000 6600 1400 50 60 1600 1760 1830 40-φ36 3200 2600 640 520 3400 2800 20-M48×1000 2800 2200 1600 2500 2000
19 1600LP(T)-14.6-X 2000 6600 1400 50 60 1600 1760 1830 40-φ36 3200 2600 640 520 3400 2800 20-M48×1000 2800 2200 1600 2500 2000
20 1600LP(T)-20-X 2000 6600 1400 50 60 1600 1760 1830 40-φ36 3200 2600 640 520 3400 2800 20-M48×1000 2800 2200 1600 2500 2000
21 1600LP(T)-19-X 2000 6600 1400 50 60 1600 1760 1830 40-φ36 3200 2600 640 520 3400 2800 20-M48×1000 2800 2200 1600 2500 2000
22 1800LP(T)-7-X 2100 7950 1600 50 60 1800 1970 2045 44-f42 3400 2800 680 560 3600 3000 20-M48×1000 3000 2400 2000 3000 2500
23 1800LP(T)-10-X 2100 8250 1600 50 60 1800 1970 2045 44-f42 3400 2800 680 560 3600 3000 20-M48×1000 3000 2400 2000 3000 2500
24 1800LP(T)-13-X 2100 8450 1600 50 60 1800 1970 2045 44-f42 3400 2800 680 560 3600 3000 20-M48×1000 3000 2400 2000 3000 2500
25 1800LP(T)-17-X 2100 8650 1600 50 60 1800 1970 2045 44-f42 3400 2800 680 560 3600 3000 20-M48×1000 3000 2400 2000 3000 2500


Tableau des tailles d'installation avec pompe (basé sur le débit de la pompe à vomi)


Réglage de l'échelle (basé sur le débit de la pompe à vomir)

Nombre Type de pompe La mesure
H H1 H2 L T h A B C n-φd D1 D2 T1 n-M×b G L1 L2 Y
1 600LPTC-15 650 2150 3850 800 36 150 600 725 780 20-φ30 1600 1700 800 8-M42×800 1150 500 1200 700
2 600LPTC--20 650 2150 3850 800 36 150 600 725 780 20-φ30 1600 1700 800 8-M42×800 1150 500 1200 700
3 700LPTC-15 750 2300 4150 900 30 150 700 810 860 24-φ26 1600 1700 800 8-M42×800 1150 600 1400 800
4 700LPTC-20 750 2300 4350 900 30 150 700 810 860 24-φ26 1600 1700 800 8-M42×800 1150 600 1400 800
5 800LPTC-15 850 2300 4550 1000 30 150 800 920 975 24-φ30 2000 2200 500 16-M42×800 1600 700 1500 900
6 800LPTC-20 850 2350 4600 1000 30 150 800 920 975 24-φ30 2000 2200 500 16-M42×800 1600 700 1500 900
7 900LPTC-15 950 2500 4750 1100 32 150 900 1020 1075 24-φ30 2000 2200 500 16-M42×800 1600 800 1600 1000
8 900LPTC-20 950 2500 4750 1100 32 150 900 1020 1075 24-φ30 2000 2200 500 16-M42×800 1600 800 1600 1000
9 1000LPTC-15 1000 2600 5150 1200 35 150 1000 1120 1175 28-φ30 2000 2200 500 16-M42×800 1600 900 1700 1100
10 1000LPTC-20 1000 2600 5300 1200 35 150 1000 1120 1175 28-φ30 2000 2200 500 16-M42×800 1600 900 1700 1100
11 1200LPTC-15 1100 2700 5750 1200 35 150 1200 1340 1405 32-f33 2000 2200 500 16-M42×800 1600 1100 1800 1400
12 1200LPTC-19 1100 2700 5800 1200 35 150 1200 1340 1405 32-f33 2000 2200 500 16-M42×800 1600 1100 1800 1400
13 1400LPTC-9 1300 3400 5800 1500 40 200 1400 1560 1630 36-φ36 2800 3000 700 16-M42×800 2300 1400 2100 1600
14 1400LPTCB-10(-4°) 1300 3400 5800 1500 40 200 1400 1560 1630 36-φ36 2800 3000 700 16-M42×800 2300 1400 2100 1600
15 1400LPTCB-10(-2°) 1300 3400 6000 1500 40 200 1400 1560 1630 36-φ36 2800 3000 700 16-M42×800 2300 1400 2100 1600
16 1400LPTCB-10(0°) 1300 3400 6200 1500 40 200 1400 1560 1630 36-φ36 2800 3000 700 16-M42×800 2300 1400 2100 1600
17 1400LPTCB-10(+2°) 1300 3400 6500 1500 40 200 1400 1560 1630 36-φ36 2800 3000 700 16-M42×800 2300 1400 2100 1600
18 1400LPTCB-10(+4°) 1300 3400 6800 1500 40 200 1400 1560 1630 36-φ36 2800 3000 700 16-M42×800 2300 1400 2100 1600
19 1400LPTCQ-10 1300 3400 6200 1500 40 200 1400 1560 1630 36-φ36 2800 3000 700 16-M42×800 2300 1400 2100 1600
20 1500LPTC-26 1400 4200 6400 1600 45 200 1500 1660 1730 36-φ36 2800 3000 700 16-M48×1000 2300 1500 2300 1800
21 1600LPTCQ-8 1500 4700 6600 1700 50 200 1600 1760 1830 40-φ36 2800 3000 700 16-M42×1000 2300 1600 2500 2000
22 1600LPTC-11(-4°) 1500 4700 6600 1700 50 200 1600 1760 1830 40-φ36 2800 3000 700 16-M42×1000 2300 1600 2500 2000
23 1600LPTC-11(-2°) 1500 4700 6600 1700 50 200 1600 1760 1830 40-φ36 2800 3000 700 16-M42×1000 2300 1600 2500 2000
24 1600LPTC-11(0°) 1500 4700 6600 1700 50 200 1600 1760 1830 40-φ36 2800 3000 700 16-M42×1000 2300 1600 2500 2000
25 1600LPTC-11(+2°) 1500 4700 6600 1700 50 200 1600 1760 1830 40-φ36 2800 3000 700 16-M42×1000 2300 1600 2500 2000
26 1600LPTC-11(+4°) 1500 4700 6600 1700 50 200 1600 1760 1830 40-φ36 2800 3000 700 16-M42×1000 2300 1600 2500 2000
27 1600LPTC-14 1500 4700 6600 1700 50 200 1600 1760 1830 40-φ36 2800 3000 400 28-M42×1000 2300 1600 2500 2000
28 1600LPTC-40 1500 4700 6600 1700 50 200 1600 1760 1830 40-φ36 2800 3000 400 28-M48×1000 2300 1600 2500 2000
29 1800LPTCO-16 1600 5500 8150 2000 50 200 1800 1970 2045 44-f42 2800 3000 400 28-M48×1000 2300 2000 3000 2500
30 1800LPTC-17 1600 5500 8050 2000 50 200 1800 1970 2045 44-f42 2800 3000 400 28-M48×1000 2300 2000 3000 2500
31 1800LPTC-21 1600 5500 8550 2000 50 200 1800 1970 2045 44-f42 2800 3000 400 28-M48×1000 2300 2000 3000 2500


Schéma de dimensionnement d'une installation avec pompe (la sortie des vomissements de la pompe se situe sous la fondation)


Réglage de l'échelle de taille (sortie de pompe à vomi sous la fondation)

Nombre Type de pompe La mesure
H1 H2 L T h A B C n-φd E1 E2 E3 E4 F1 F2 n-M×b G1 G2 L1 L2 Y
1 600LPTC-15-X 1350 2630 600 36 150 600 725 780 20-φ30 2000 1800 500 600 2200 2000 14-M30×630 1600 1400 500 1300 700
2 600LPTC-20-X 1350 2830 600 36 150 600 725 780 20-φ30 2000 1800 500 600 2200 2000 14-M30×630 1600 1400 500 1300 700
3 700LPTC-15-X 1400 2950 700 30 150 700 810 860 24-φ26 2000 1800 500 600 2200 2000 14-M30×630 1600 1400 600 1400 800
4 700LPTC-20-X 1400 3250 700 30 150 700 810 860 24-φ26 2000 1800 500 600 2200 2000 14-M30×630 1600 1400 600 1400 800
5 800LPTC-15-X 1450 3050 750 30 150 800 920 975 24-φ30 2000 1800 500 600 2200 2000 14-M30×630 1600 1400 700 1500 900
6 800LPTC-20-X 1450 3500 750 30 150 800 920 975 24-φ30 2000 1800 500 600 2200 2000 14-M30×630 1600 1400 700 1500 900
7 900LPTC-15-X 1500 3650 850 32 200 900 1020 1075 24-φ30 2400 2100 480 525 2500 2200 18-M30×630 1900 1600 800 1600 1000
8 900LPTC-20-X 1500 3850 850 32 200 900 1020 1075 24-φ30 2400 2100 480 525 2500 2200 18-M30×630 1900 1600 800 1600 1000
9 1000LPTC-15-X 1600 4450 900 32 200 1000 1120 1175 28-φ30 2400 2100 480 525 2500 2200 18-M30×630 1900 1600 900 1700 1100
10 1000LPTC-20-X 1600 4800 900 32 200 1000 1120 1175 28-φ30 2400 2100 480 525 2500 2200 18-M30×630 1900 1600 900 1700 1100
11 1200LPTC-15-X 1700 5200 1000 32 200 1200 1340 1405 32-φ35 2400 2100 480 525 2500 2200 18-M30×630 1900 1600 1100 1800 1400
12 1200LPTC-19-X 1700 5250 1000 32 200 1200 1340 1405 32-φ35 2400 2100 480 525 2500 2200 18-M30×630 1900 1600 1100 1800 1400
13 1400LPTC-9-X 1800 5700 1200 40 250 1400 1560 1630 36-φ36 3400 2800 680 560 3600 3000 20-M36×630 3000 2400 1400 2100 1600
14 1400LPTC-14-X 1800 6200 1200 40 250 1400 1560 1630 36-φ36 3400 2800 680 560 3600 3000 20-M36×630 3000 2400 1400 2100 1600
15 1500LPTC-26-X 1900 6400 1300 45 250 1500 1660 1730 36-φ36 3400 2800 680 560 3600 3000 20-M36×630 3000 2400 1500 2300 1800
16 1500LPTC-26A-X 1900 6400 1300 45 250 1500 1660 1730 36-φ36 3400 2800 680 560 3600 3000 20-M36×630 3000 2400 1500 2300 1800
17 1500LPTC-26B-X 1900 6600 1300 45 250 1500 1660 1730 36-φ36 3400 2800 680 560 3600 3000 20-M36×630 3000 2400 1500 2300 1800
18 1600LPTC-6-X 2000 6600 1400 50 250 1600 1760 1830 40-φ36 3400 2800 680 560 3600 3000 20-M42×800 3000 2400 1600 2500 2000
19 1600LPTCQ-10-X 2000 6700 1400 50 250 1600 1760 1830 40-φ36 3400 2800 680 560 3600 3000 20-M42×800 3000 2400 1600 2500 2000
20 1600LPTC-20-X 2000 6800 1400 50 250 1600 1760 1830 40-φ36 3400 2800 680 560 3600 3000 20-M42×800 3000 2400 1600 2500 2000
21 1800LPTC-24-X 2100 7200 1600 50 250 1800 1970 2045 44-f42 3600 3000 600 500 3800 3200 24-M42×800 3200 2600 2000 3000 2500
22 1800LPTC-26-X 2100 7300 1600 50 250 1800 1970 2045 44-f42 3600 3000 600 500 3800 3200 24-M42×800 3200 2600 2000 3000 2500
23 1800LPTC-28.5-X 2100 7400 1600 50 250 1800 1970 2045 44-f42 3600 3000 600 500 3800 3200 24-M42×800 3200 2600 2000 3000 2500
24 2000LPTC-20-X 2200 5200 1600 50 50 2000 2180 2265 48-f42 3600 3000 600 500 3800 3200 24-M42×800 3200 2600 1800 2800 2200
25 2000LPTC-24-X 2400 5800 1600 50 50 2000 2180 2265 48-f42 3600 3000 600 500 3800 3200 24-M42×800 3200 2600 1800 2800 2200
26 2200LPTC-27.5-X 2800 6300 1800 54 55 2200 2390 2475 52-f42 3720 3120 620 520 3920 3320 24-M42×800 3320 2720 2000 3000 2400
27 2400LPTC-24-X 3000 6600 2000 60 60 2400 2600 2685 56-f42 3900 3300 650 550 4100 3500 24-M42×800 3500 2900 2200 3200 2600


Liste des pertes de pipeline

Diamètre du tuyau
(mm)
Capacité (L/s)
1 2 4 6 8 10 Tableau succinct des pertes par frottement dans les canalisations droites (pour estimation) Les pertes en mètres de canalisations droites de 100 mètres sont calculées pour les canalisations neuves en fonte et le double pour les canalisations anciennes.
Bref tableau pour la perte par frottement d'un tuyau droit (pour évaluation), les mètres perdus d'un tuyau droit de 100m prend le nouveau tuyau en fer comme standard et multiple pour l'ancien.
25 32.7 13.0
38 3.5 14 55 15 20
50 0.8 3.1 13 29 25 30
65 1.6 3.2 7.1 13 20 40 50
75 0.4 0.8 3.3 5.9 9.6 21.6 60 70
100 0.23 0.8 1.3 2.1 6.8 8.6 13 19.4 80 90
125 0.23 0.4 0.63 1.3 2.7 4.1 5.9 10.7 100 110
150 0.16 0.26 0.58 1.1 1.6 2.3 4.2 6.4 9.4 120 130
175 0.11 0.27 0.5 0.74 1.05 1.9 2.9 4.3 5.8 7.7 9.6 140 160
200 0.13 0.26 0.37 0.53 0.93 1.5 2.1 2.9 3.7 4.7 6.1 7.2 8.5 180 200
250 0.07 0.12 0.18 0.30 0.48 0.68 0.93 1.2 1.5 1.9 2.3 2.8 3.3 3.7 4.9 5.2
300 0.07 0.12 0.19 0.27 0.37 0.49 0.61 0.76 0.9 1.1 1.3 1.5 2.0 2.4 3.0


Les vannes et les coudes totalisent la longueur d'un tuyau droit (chacun)

Diversité
Variété
Réduire le diamètre d'un tuyau droit par multiples
Convertir en heures du
diamètre d'un tuyau droit
Note
Remarque
Coude standard
Coude standard
12 Plusieurs en cas de non-ouverture
Multiple en cas de non-ouverture
Vanne entièrement ouverte
Vanne à vanne entièrement ouverte
25
Clapet anti-retour
Clapet anti-retour
100
Clapet de pied
Clapet de pied
100 Le blocage partiel se multiplie
Blocage partiel multiple

Remarque : Par exemple, un tube d'un diamètre de 100mm, la vanne de fond fait 100 fois le diamètre 100×100 = 10000mm = diamètre longueur 10m, le débit estimé est de 8L/s pour vérifier le tableau, le tube droit perd 1,3m par 100 m, alors il y a une perte de 0,13 m sur 10 m, soit une vanne de fond de 100 mm, un débit de 8 l/s, une perte de charge de 0,13 m.


Limitation de débit maximum pour un certain diamètre de canalisation

Diamètre du tuyau
Diamètre du pipeline
(mm)
Max. Flux
Débit maximal
(L/s)
Max. Vitesse d'écoulement
Débit maximal
(MS)
25 1 2.04
38 2.5 1.69
50 4.17 2.12
65 6.67 2.01
75 10.0 2.26
100 18.4 2.33



Diamètre du tuyau
Diamètre du pipeline
(mm)
Max. Flux
Débit maximal
(L/s)
Max. Vitesse d'écoulement
Débit maximal
(MS)
125 30.0 2.44
150 43.0 2.45
175 60.0 2.49
200 83.3 2.69
250 133.0 2.72
300 192.0 2.71

Remarque : Le dépassement de cette limite a entraîné une augmentation significative des pertes dans les pipelines.




Balises actives: Pompe à turbine verticale LP (T), Chine, fabricant, fournisseur, usine, personnalisé, qualité, dernières ventes, en stock, marques, CE, Taizhou
X
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
