Zone d'actionConsommation maximale: 31m³ / h
Pression maximale: 120m

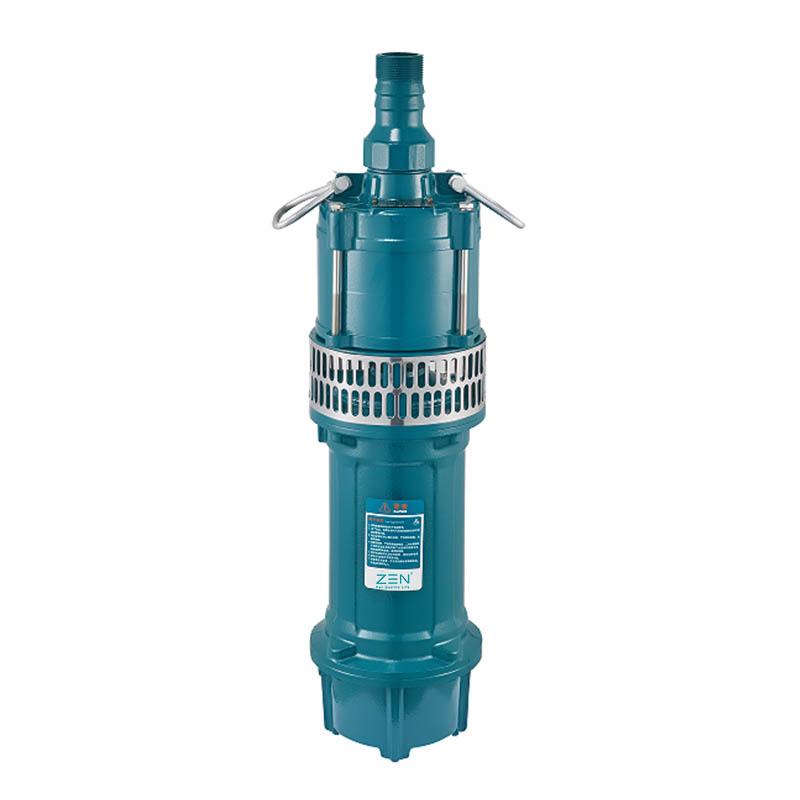

La pompe submersible QD en fonte épaisse, qui fournit une résistance exceptionnelle, une résistance à l'abrasion et à la durabilité, convient à la vidange de l'eau propre ou légèrement contaminée.
Ils se distinguent par leur force et leur fiabilité dans les conditions de fonctionnement automatiques dans les installations stationnaires. En tant que dispositifs de drainage électrique et d'irrigation portables, les QD d'une pompe submersible avec une consommation d'eau plus faible sont très adaptés aux boîtes de cargaison d'eau, aux terres agricoles, aux entreprises industrielles et miniers, aux sites de construction, aux navires et aux familles et se caractérisent par un volume, un poids léger et une facilité de fonctionnement plus bas, etc.
Température de fluide maximale + 40 ° C
PH 6,5 - 8,5 valeur
La teneur en sable maximale est de 0,1%. Un corps solide en suspension passe 0,2 mm
Débit de puissance 50 Hz. Une tension nominale en phase unique est de 220 écoles plus élevées, une tension nominale en trois phases - 380 écoles plus élevées, soit de 10% à 10%.
Profondeur de plongée de 0,5 à 5 m
Les pompes à haute pression Q (d) ont une structure multi-étages et sont largement utilisées dans des zones telles que l'irrigation agricole, l'irrigation, l'irrigation dans le jardin, l'approvisionnement en eau, l'approvisionnement en eau des réservoirs, l'aquaculture, etc.
Pompe de pompage centrifuge multi-étages
La conception est compacte, occupe une petite zone, l'utilisation mobile est pratique
Boule à billes de contact d'angle, une augmentation de la durée de vie
Autres tensions ou fréquences 60 Hz
| Power (KW) | 0.75 | 1.1 | 1.5 | 1.8 | 2.2 | 3 | 5.5 | 7.5 | |
| 1 | Condensateur (ICF) (Uniquement pour une version en phase unique) |
25 UF 450V AC |
25 UF 450V AC |
35 UF 450V AC |
50 UF 450V AC |
60 UF 450V AC |
一 | 一 | 一 |
| 2 | Roulement inférieur | 6203-2rz | 720b-2rs | 720b-2rs | 720b-2rs | 720b-2rs | 720b-2rs | 7307AC | 7307AC |
| 3 | Coque | HT200 | |||||||
| 4 | Moteur | Moteur sec | |||||||
| 5 | Roulement supérieur | 6203-2rz | 6203-2rz | 6203-2rz | 6204-2rz | 6204-2rz | 6204-2rz | 6307-2rz | 6307-2rz |
| 6 | Joint mécanique | 208-16 / 38 B: A / S: A (PTC) |
208-16 / 38 B: A / S: A (PTC) |
208-16 / 38 B: A / S: A (PTC) |
208-20 / 40 B: A / S: A (PTC) |
208-20 / 40 B: A / S: A (PTC) |
208-20 / 40 B: A / S: A (PTC) |
208-30 / 51 W: s / w: s (F) |
208-30 / 51 W: s / w: s (F) |
| B - Céramique A - Graphite S - Silicon Carbure | |||||||||
| 7 | Roue de travail | ZL102 / HT200 | |||||||
| 8 | Corps de pompage | HT200 | |||||||
| 9 | Arbre du moteur | Steel 45 # + AISI304 (avec type P) / Steel 45 # | |||||||
| 10 | Sortie | HT200 | |||||||
| 11 | L'écran du programme d'installation |
AISI430, AISI304 (avec type P) | Q235A | ||||||
| Modèle |
Dim. (Mm) | N.W. (kg) |
|||
| Phase unique |
Trois phases |
Φ | B | DN | |
| QD3-30 / 9-0.75 | 一 | 192 | 488 | 25 | 22 |
| QD3-45 / 3-1.1J | 一 | 192 | 520 | 25 | 25 |
| QD6-32 / 2-1.1J | 一 | 200 | 475 | 38 | 25 |
| QD6-32 / 2-1.1P | 一 | 200 | 475 | 38 | 22 |
| QD3-55 / 4-1.5J | 一 | 192 | 595 | 25 | 30 |
| QD6-35 / 2-1.5J | 一 | 200 | 520 | 38 | 28 |
| QD10-26 / 2-1.5J | 一 | 200 | 510 | 51 | 28 |
| QD10-30 / 3-1.5J | 一 | 200 | 555 | 51 | 30 |
| QD10-30 / 3-1.5P | 一 | 200 | 555 | 51 | 27 |
| QD15-20 / 2-1.5J | 一 | 200 | 515 | 64 | 29 |
| QD3-82 / 5-1.8J | 一 | 195 | 667 | 25 | 37 |
| QD12-36 / 3-1.8J | 一 | 200 | 590 | 51 | 34 |
| QD3-96 / 6-2.2J | 一 | 195 | 735 | 25 | 41 |
| QD10-40 / 3-2.2J | 一 | 200 | 630 | 51 | 36 |
| 一 | Q3-30 / 2-0.75 | 192 | 470 | 25 | 20 |
| 一 | Q3-30 / 2-0.75P | 192 | 485 | 25 | 22 |
| 一 | Q3-45 / 3-1.1J | 192 | 512 | 25 | 24 |
| 一 | Q6-32 / 2-1.1J | 200 | 470 | 38 | 25.5 |
| 一 | Q6-32 / 2-1.1P | 200 | 470 | 38 | 21 |
| 一 | Q3-55 / 4-1.5J | 192 | 545 | 25 | 27 |
| 一 | Q6-35 / 2-1.5J | 200 | 470 | 38 | 26 |
| 一 | Q10-26 / 2-1.5J | 200 | 470 | 51 | 26 |
| 一 | Q10-30 / 3-1.5J | 199 | 505 | 51 | 28 |
| 一 | Q10-30 / 3-1.5P | 199 | 505 | 51 | 24 |
| 一 | Q15-20 / 2-1.5J | 200 | 465 | 64 | 25 |
| 一 | Q3-82 / 5-1.8J | 195 | 630 | 25 | 33 |
| 一 | Q12-36/3-18.J | 200 | 550 | 51 | 32 |
| 一 | Q12-36 / 3-1.8P | 200 | 550 | 51 | 28 |
| 一 | Q3-96 / 6-2.2J | 195 | 660 | 25 | 36 |
| Q10-40 / 3-2.2J | 200 | 550 | 51 | 32 | |
| 一 | Q3-112 / 7-3J | 195 | 731 | 25 | 42 |
| 一 | Q12.5-80 / 4-5L1 | 230 | 750 | 51 | 82 |
| 一 | Q14-100 / 5-7.5L1 | 230 | 825 | 51 | 95 |
| Modèle |
Pouvoir |
Nominal Actuel (UN) |
Max. COULER (m³ / h) |
Max (m) |
Gamme têtes (m) |
Ligne de câble (m) |
Dim.mm (L × W × H) |
G.W. (kg) |
20 '-chargement Cole-in (St.) |
||
| Phase unique |
Trois phases | Kw | HP | ||||||||
| QD3-30 / 9-0.75 | 0.75 | 1 | 5.2 | 5 | 33 | 0 ~ 33 | 3 * 0,75-15 | 495x220x235 | 24 | 1170 | |
| QD3-45 / 3-1.1J | 1.1 | 1.5 | 7.3 | 5 | 53 | 0 ~ 47 | 3 * 1-15 | 535x220x235 | 27 | 900 | |
| QD6-32 / 2-1.1J | 14 | 37 | 20 ~ 35 | 3 * 1-15 | 535x220x235 | 27 | 900 | ||||
| QD6-32 / 2-1.1P | 14 | 37 | 20 ~ 35 | 3 * 1-15 | 535x220x235 | 24 | 900 | ||||
| QD3-55 / 4-1.5J | 1.5 | 2 | 9.5 | 5 | 64 | 0 ~ 62 | 3 * 1-18 | 610x220x235 | 32 | 810 | |
| QD6-35 / 2-1.5J | 15 | 40 | 20 ~ 37 | 3 * 1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-26 / 2-1.5J | 20 | 29 | 0 ~ 29 | 3 * 1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-30 / 3-1.5J | 20 | 38 | 20 ~ 36 | 3 * 1-18 | 610x220x235 | 33 | 810 | ||||
| QD10-30 / 3-1.5P | 20 | 38 | 20 ~ 36 | 3 * 1-18 | 610x220x235 | 29 | 810 | ||||
| QD15-20 / 2-1.5J | 23 | 28 | 0 ~ 29 | 3 * 1-18 | 570x220x215 | 30 | 1000 | ||||
| QD3-82 / 5-1.8J | 一 | 1.8 | 2.5 | 11.3 | 8 | 85 | 50 ~ 85 | 3 * 2-15 | 705x220x273 | 41 | 640 |
| QD12-36 / 3-1.8J | 21 | 43 | 10 ~ 40 | 3 * 2-15 | 670x205x275 | 38 | 640 | ||||
| QD3-96 / 6-2.2J | 2.2 | 3 | 13.8 | 8 | 104 | 55 ~ 104 | 3 * 2-15 | 770x220x273 | 45 | 560 | |
| QD10-40 / 3-2.2J | 22 | 44 | 0 ~ 43 | 3 * 2-15 | 705x220x273 | 40 | 640 | ||||
| 一 | QD3-30 / 9-0.75 | 0.75 | 1 | 2 | 5 | 33 | 0 ~ 33 | 4 * 0,75-15 | 495x220x235 | 22 | 990 |
| 一 | QD3-30 / 2-0.75P | 5 | 33 | 0 ~ 33 | 4 * 0,75-15 | 495x220x235 | 23 | 990 | |||
| 一 | QD3-45 / 3-1.1J | 1.1 | 1.5 | 2.7 | 5 | 53 | 0 ~ 47 | 4 * 0,75-15 | 535x220x235 | 25 | 900 |
| 一 | QD6-32 / 2-1.1J | 14 | 37 | 20 ~ 35 | 4 * 0,75-15 | 535x220x235 | 24 | 900 | |||
| 一 | QD6-32 / 2-1.1P | 14 | 37 | 20 ~ 35 | 4 * 0,75-15 | 535x220x235 | 23 | 900 | |||
| 一 | QD3-55 / 4-1.5J | 1.5 | 2 | 3.6 | 5 | 64 | 0 ~ 62 | 4 * 1-18 | 610x220x235 | 29 | 810 |
| 一 | QD6-35 / 2-1.5J | 15 | 40 | 20 ~ 37 | 4 * 1-18 | 580x220x235 | 27 | 900 | |||
| 一 | QD10-26 / 2-1.5J | 20 | 29 | 0 ~ 30 | 4 * 1-18 | 535x220x235 | 28 | 900 | |||
| 一 | QD10-30 / 3-1.5J | 20 | 38 | 20 ~ 36 | 4 * 1-18 | 610x220x235 | 30 | 810 | |||
| 一 | QD10-30 / 3-1.5P | 20 | 38 | 20 ~ 36 | 4 * 1-18 | 610x220x235 | 26 | 810 | |||
| 一 | QD15-20 / 2-1.5J | 23 | 28 | 0 ~ 28 | 4 * 1-18 | 525x220x215 | 26 | 1000 | |||
| 一 | QD3-82 / 5-1.8J | 1.8 | 2.5 | 4.3 | 8 | 85 | 50 ~ 88 | 4 * 1-15 | 705x220x273 | 37 | 640 |
| 一 | QD12-36 / 3-1.8 | 21 | 43 | 10 ~ 40 | 4 * 1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD12-36 / 3-1.8P | 21 | 43 | 10 ~ 40 | 4 * 1-15 | 640x205x278 | 32 | 720 | |||
| 一 | QD3-96 / 6-2.2J | 2.2 | 3 | 5.1 | 8 | 104 | 55 ~ 104 | 4 * 1-15 | 705x220x273 | 40 | 640 |
| 一 | QD10-40 / 3-2.2J | 22 | 44 | 0 ~ 43 | 4 * 1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD3-112 / 7-3J | 3 | 4 | 6.7 | 9 | 122 | 60 ~ 120 | 3 * 1,5 + 1 * 1-15 | 770x220x273 | 46 | 560 |
| 一 | QD12.5-80 / 4-5.5L1 | 5.5 | 7.5 | 12.6 | 31 | 89 | 52 ~ 85 | 3 * 1,5 + 1 * 1 ☆ | 1050x295x335 | 91 | 245 |
| 一 | QD14-100 / 5-7.5L1 | 7.5 | 10 | 16.8 | 31 | 109 | 66 ~ 108 | 3 * 2,5 + 1 * 1,5-30 | 1190x295x320 | 105 | 196 |
Les pompes centrifuges ne sont pas recommandées pour être utilisées sous la plage de levage.
