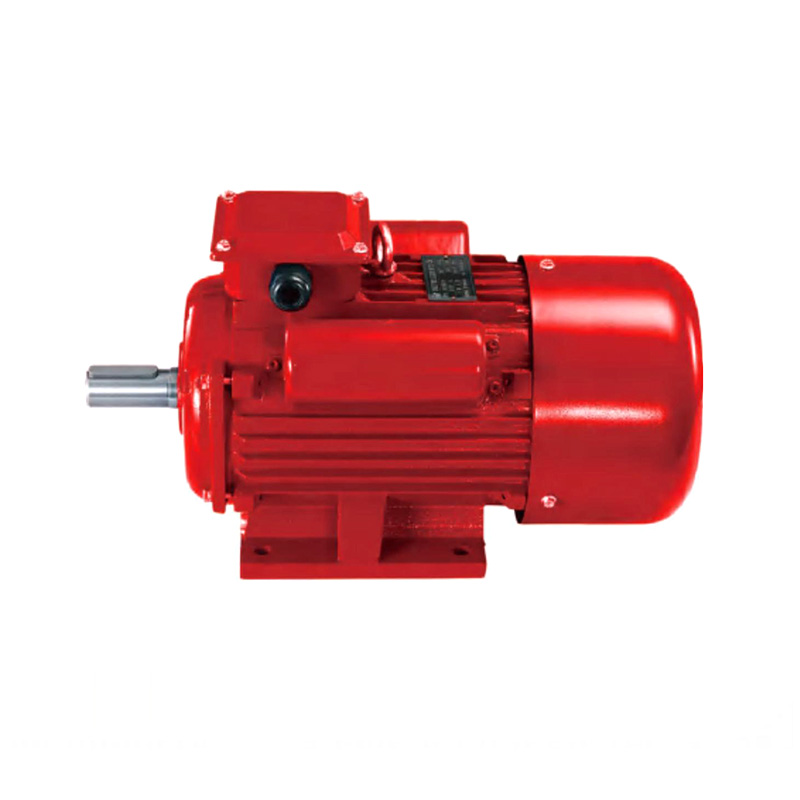

Le moteur asynchrone de démarrage par condensateur YCL du moteur ZEN de haute qualité est un type de moteur monophasé adapté aux machines-outils et aux pompes à eau de petite taille, en particulier pour les ateliers familiaux où seule une alimentation monophasée est requise. Les moteurs de cette série sont conçus à l’aide des dernières technologies et fabriqués à partir de matériaux de qualité.

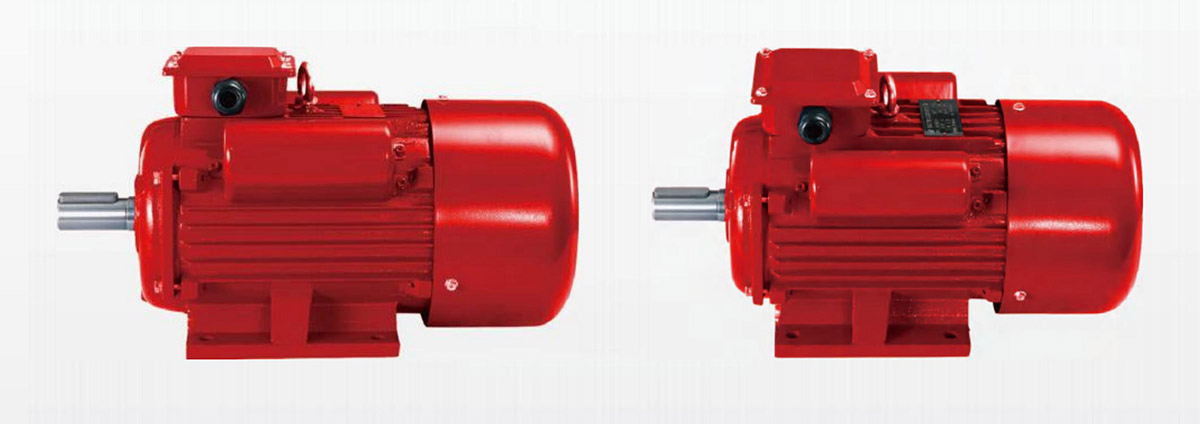

Moteur de haute qualité Le moteur à induction à démarrage par condensateur YCL est proposé par le fabricant chinois ZEN. Ce moteur présente des performances élevées, un fonctionnement sûr et fiable, une apparence attrayante, un entretien facile et répond aux normes CEI.
1. Tension et fréquence
Стандартное напряжение и частота для модели Асинхронный двигатель с конденсаторным пуском YCL – 220 В, 50 Гц. Двигатели будут работать удовлетворительно с отклонениями напряжения +5% от номинального.
2. Refroidissement et ventilation
Стандартный метод охлаждения – полностью закрытое вентиляторное охлаждение (TEFC) с использованием LC411. Стандартные двигатели оснащены радиальными пластиковыми вентиляторами.
3. Температура и изоляция
La classe d'isolation du moteur est F (155 °C), la classe de fonctionnement est B (80 K), ce qui augmente la durée de vie et la fiabilité du moteur.
4. Classe de protection
Classe de protection - IP44, ce qui signifie une protection complète contre l'eau et la poussière.
5. Защита двигателя
Модель Асинхронный двигатель с конденсаторным пуском YCL может быть оснащена датчиком PTC для защиты обмотки и подшипников от перегрева.
6. Emplacement de la boîte à bornes
La boîte peut être en plastique ou en acier.
7. Рабочая система двигателя
Le système d'exploitation du moteur est conçu pour un fonctionnement continu S1.
8. Garantie de qualité
Le produit est fabriqué conformément à un système de qualité certifié ISO 9001.
| MODÈLE | Pouvoir | Tension (V) |
Courant nominal (UN) |
Скорость tr/min |
Eff % |
PowerКоэффициент мощности Factor cosφ |
Tst/Tn | Ist/ln | Tmax/Tn | |
| HP | KW | |||||||||
| YCL80a-2 | 1/2 | 0.37 | 220 | 3.7 | 2880 | 62 | 0.73 | 2.8 | 6.5 | 1.8 |
| Ycl80b-2 | 3/4 | 0.55 | 220 | 5.3 | 2880 | 65 | 0.73 | 2.8 | 6.5 | 1.8 |
| YCL80c-2 | 1 | 0.75 | 220 | 6.7 | 2880 | 68 | 0.75 | 2.8 | 6.5 | 1.8 |
| YCL90s-2 | 1.5 | 1.1 | 220 | 9.1 | 2880 | 71 | 0.77 | 2.4 | 7.0 | 1.8 |
| YCL90L-2 | 2 | 1.5 | 220 | 12.1 | 2880 | 72 | 0.78 | 2.4 | 7.0 | 1.8 |
| YCL100L-2 | 3 | 2.2 | 220 | 17.1 | 2900 | 74 | 0.79 | 2.1 | 7.0 | 1.8 |
| YCL112M1-2 | 4 | 3 | 220 | 21.4 | 2900 | 76 | 0.84 | 2.2 | 7.0 | 1.8 |
| YCL112M2-2 | 5 | 3.7 | 220 | 24.8 | 2900 | 79 | 0.86 | 2.2 | 7.0 | 1.8 |
| YCL80a-4 | 1/3 | 0.25 | 220 | 3.4 | 1450 | 56 | 0.60 | 2.8 | 6 | 1.8 |
| Ycl80b-4 | 1/2 | 0.37 | 220 | 4.5 | 1450 | 60 | 0.62 | 2.8 | 6 | 1.8 |
| YCL80c-4 | 3/4 | 0.55 | 220 | 6.0 | 1450 | 64 | 0.65 | 2.8 | 6 | 1.8 |
| YCL90s-4 | 1 | 0.75 | 220 | 7.7 | 1450 | 67 | 0.66 | 2.4 | 6.5 | 1.8 |
| YCL90L-4 | 1.5 | 1.1 | 220 | 10.5 | 1450 | 70 | 0.68 | 2.4 | 6.5 | 1.8 |
| YCL100L-4 | 2 | 1.5 | 220 | 13.5 | 1450 | 72 | 0.70 | 2.4 | 6.5 | 1.8 |
| YCL112M-4 | 3 | 2.2 | 220 | 19.3 | 1450 | 72 | 0.72 | 2.2 | 6.5 | 1.8 |
| YCL132SA-4 | 4 | 3 | 220 | 25.2 | 1450 | 74 | 0.73 | 2.1 | 6.5 | 1.8 |
| YCL132SB-4 | 5 | 3.7 | 220 | 30 | 1450 | 75 | 0.74 | 2.1 | 6.5 | 1.8 |
| YCL132M-4 | 7.5 | 5.5 | 220 | 32.5 | 1450 | 81 | 0.95 | 2.1 | 6.5 | 1.8 |
