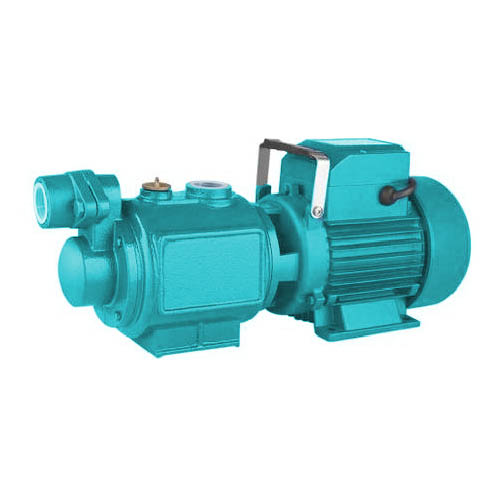

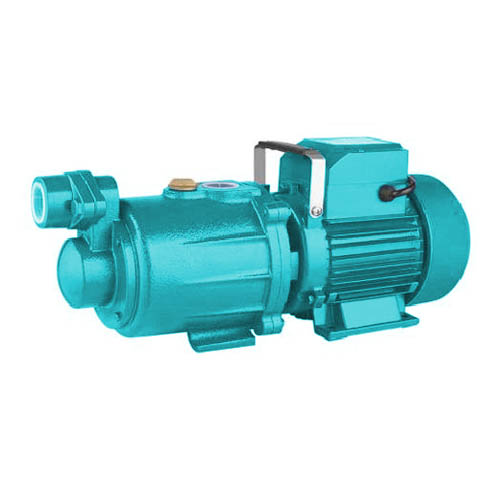

La marque ZEN présente continuellement la dernière pompe auto-amorçante à vis ZGD pour répondre aux besoins croissants de nos clients.
ApplicationIl est utilisé pour purifier l'eau et les liquides non chimiquement agressifs pour les matériaux destinés à la fabrication des pompes.
Les pompes à jet auto-amorçantes sont conçues pour pomper de l'eau même en présence d'air. En raison de sa fiabilité et de sa facilité d'utilisation, il est recommandé de l'utiliser pour des applications domestiques telles que la distribution d'eau en combinaison avec des appareils à petite ou moyenne pression, ainsi que pour l'irrigation des jardins et des zones de distribution.
Les pompes doivent être installées dans un environnement fermé ou au moins protégé des intempéries.
• Température du liquide jusqu'à 60°C
• Température ambiante jusqu'à 40°C
• Montée totale d'inhalation jusqu'à 9 m
• Corps de pompe : fonte
• Support de pompe : fonte
• Carter moteur : aluminium
• Roue : vis
• Diffuseur : Noryl
• Axe moteur : acier au carbone, AlSI304 SS si nécessaire
• Garniture mécanique : céramique/graphite (0,5HP), SIC/graphite
• Moteur asynchrone bipolaire (n = 2850 tr/min)
• Classe d'isolation B
• Protection IP44
• Service continu Sl
• Protecteur thermique monophasé
• Monophasé 220 V / 50 Hz 60 Hz (si nécessaire)
• Triphasé 380V / 50Hz, 60Hz (si nécessaire)
| Modèle | La puissance d'entrée | Q(m²/h) | 0 | 0.6 | 0.9 | 1.2 | 1.8 | 2.1 | 2.5 | |||||||
| KW | HP | Q(L/min) | 0 | 10 | 15 | 20 | 30 | 55 | 40 | |||||||
| ZGD1.8-70-550R | 0.55 | 0.75 | H(m) | 75 | 50 | 30 | 20 | 10 | ||||||||
| ZGD2.5-80-750R | 0.75 | 1 | 85 | 60 | 50 | 40 | 30 | 20 | 10 | |||||||
| ZGD1.8-70-550S | 0.55 | 0.75 | 75 | 50 | 30 | 20 | 10 | |||||||||
| ZGD2.5-80-750S | 0.75 | 1 | 85 | 60 | 50 | 40 | 30 | 20 | 10 | |||||||
Graphique de performances n = 2850 tr/min
| Modèle | Entrée sortie | N.W. | L×L×H | ||
| (pouces) | (Kg) | (mm) | |||
| ZGD1.8-70-550R | 1"×1" | 11.6 | 465×185×220 | ||
| ZGD2.5-80-750R | 1"×1" | 12.4 | 465×185×220 | ||
| ZGD1.8-70-550S | 1"×1" | 11.4 | 465×185×220 | ||
| ZGD2.5-80-750S | 1"×1" | 12.2 | 465×185×220 | ||
| Nombres | Remarques | Nombres | Remarques | Nombres | Remarques | Nombres | Remarques | |||||||
| 1 | Cache ventilateur | 12 | Soutien | 23 | Bouchon de chargement | 34 | Loquet | |||||||
| 2 | Ventilateur | 13 | Vis | 24 | Anneau "O" | 35 | Couvercle de serrage | |||||||
| 3 | Chapeau de pilote | 14 | Boîtier de pompe | 25 | Bouchon de chargement | 36 | Condenseur | |||||||
| 4 | Rotor | 15 | Noix | 26 | Anneau "O" | 37 | Loquet | |||||||
| 5 | Câble électrique | 16 | Couvercle du corps de pompe | 27 | Anneau "O" | 38 | Presse à câble | |||||||
| 6 | À Fairlea | 17 | Bouchon de chargement | 28 | Bouchon de chargement | 39 | panneau de serrage | |||||||
| 7 | cylindre | 18 | Rondelle élastique | 29 | Rondelle élastique | 40 | Protection contre les chutes | |||||||
| 8 | Stator | 19 | Bouchon de chargement | 30 | Poignée | 41 | Relation | |||||||
| 9 | Support de pompe | 20 | Rondelle élastique | 31 | Bouchon de chargement | 42 | Relation | |||||||
| 10 | Garniture mécanique | 21 | Couvercle d'entrée | 32 | Anneau "O" | 43 | Anneau ouvert | |||||||
| 11 | Anneau de serrage | 22 | clapet anti-retour | 33 | Bouchon de chargement | |||||||||
