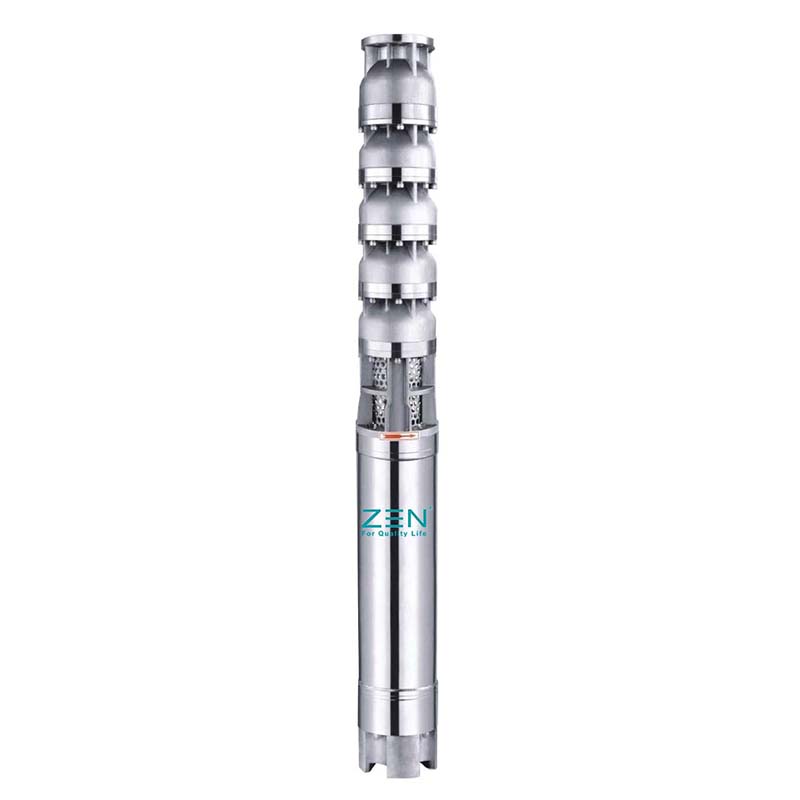

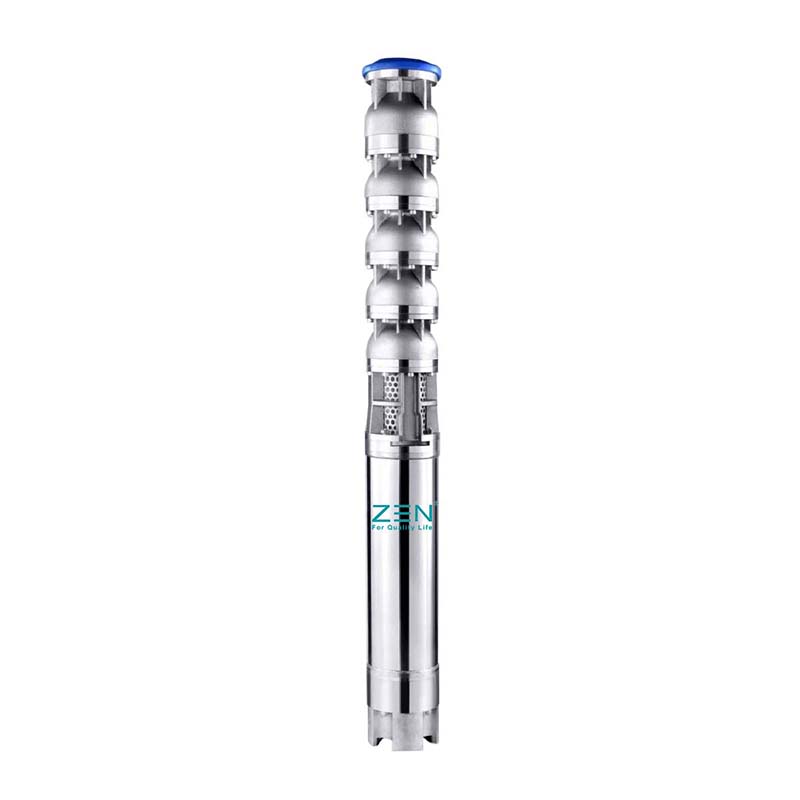

Pompe de puits profond en acier inoxydable 3.5SDM

Pompe de puits profond de marque ZΞN 3.5SDM Fabriquées en acier inoxydable, les pompes de qualité sont conçues pour fournir un débit élevé et une excellente pression d'eau, garantissant un approvisionnement en eau stable et fiable.
Identifiant* 3,5 SD
3,5 : diamètre d'alésage : 90 mm (3,5")
SD : pompes sous-marines série SD
* M : moteur monophasé (triphasé sans M)
1 : Capacité (m³/h)
9 : Scène
* 0,25 : Puissance du moteur (KW)

envoyer une demande

Description du produit

Pompe de puits profond en acier inoxydable 3.5SDM

Application

1. Pour fournir de l’eau à partir de puits ou de réservoirs.

2. Utilisé à des fins domestiques, civiles et industrielles.

3. Pour l'utilisation des jardins et de l'irrigation.

conditions d'utilisation

1. Température maximale du liquide jusqu'à + 35 °C.

2. Teneur maximale en sable 0,25 %.

3. Profondeur de plongée maximale : 100 mètres.

4. Diamètre minimum du trou de forage : 3,5".

Moteurs et pompes électriques

1. Moteur électrique à enroulements multiples ou écran entièrement fermé

2. Trois phases : 380V - 415V / 50Hz

3. Monophasé : 220 V - 240 V/50 Hz

4. Équipé d'un boîtier de commande de lancement ou d'un boîtier de commande automatique numérique

5. La pompe est conçue pour résister aux contraintes du carter

6. Normes de taille NEMA

Fournir des options sur demande

1. Garniture mécanique spéciale

2. Autres tensions ou fréquences 60 Hz

Courbe de performance

Données de performances 50 Hz

Modèle		P2		Débit n = 2850 tr/min
1~220 V/240 V	3~380V/415V	KW	HP	Q l/min m³/h	0	5	10	15	20	25	30	35	40	45	50
1~220 V/240 V	3~380V/415V	KW	HP	Q l/min m³/h	0	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7	3
3.5SDM1/9-0.25	3,5SD1/9-0,25	0.25	0.33	H(m)	46	44	42	41	41	38	36	30	25	19	12
3.5SDM1/11-0.37	3,5SD1/11-0,37	0.37	0.5		56	53	51	51	50	46	43	37	31	23	14
3.5SDM1/14-0.55	3,5SD1/14-0,55	0.55	0.75		71	68	65	64	63	59	55	47	39	29	18
3.5SDM1/18-0.75	3,5SD1/18-0,75	0.75	1		92	87	84	83	81	76	71	60	50	38	23
3.5SDM1/25-1.1	3.5SD1/25-1.1	1.1	1.5		128	121	116	115	113	105	99	84	70	53	33
3.5SDM1/31-1.5	3.5SD1/31-1.5	1.5	2		158	150	144	143	140	130	122	104	87	65	40

Courbe de performance

Données de performances 50 Hz

Modèle		P2		Débit n = 2850 tr/min
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	10	20	30	40	50	60	70
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	0.6	1.2	1.8	2.4	3	3.6	4.2
3,5SDM2/6-0,25	3,5SD2/6-0,25	0.25	0.33	H(m)	38	37	35	32	28	22	15	8
3.5SDM2/8-0.37	3,5SD2/8-0,37	0.37	0.5		51	50	47	42	37	29	20	10
3,5SDM2/10-0,55	3,5SD2/10-0,55	0.55	0.75		64	62	58	53	46	36	25	13
3.5SDM2/13-0.75	3,5SD2/13-0,75	0.75	1		83	81	76	69	60	47	32	17
3.5SDM2/18-1.1	3.5SD2/18-1.1	1.1	1.5		115	112	105	95	83	66	44	23
3.5SDM2/22-1.5	3.5SD2/22-1.5	1.5	2		141	136	128	117	101	80	54	29
3.5SDM2/27-1.8	3.5SD2/27-1.8	1.8	2.5		173	167	157	143	124	98	66	35

Modèle		P2		Débit n = 2850 tr/min
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	10	20	30	40	50	60	70	80	90
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4
3.5SDM3/7-0.37	3,5SD3/7-0,37	0.37	0.5	H(m)	39	36	35	34	33	30	26	22	18	11
3.5SDM3/9-0.55	3.5SD3/9-0.55	0.55	0.75		50	47	45	44	42	39	34	29	23	14
3.5SDM3/11-0.75	3.5SD3/11-0.75	0.75	1		61	57	55	53	52	47	41	35	28	18
3.5SDM3/15-1.1	3.5SD3/15-1.1	1.1	1.5		83	78	75	73	71	65	56	48	38	24
3.5SDM3/19-1.5	3.5SD3/19-1.5	1.5	2		105	99	95	92	89	82	71	61	48	30
3.5SDM3/23-1.8	3.5SD3/23-1.8	1.8	2.5		127	120	115	112	108	99	86	74	58	37
3.5SDM3/29-2.2	3.5SD3/29-2.2	2.2	3		160	151	145	141	136	125	109	93	73	46

Courbe de performance

Données de performances 50 Hz

Modèle		P2		Débit n = 2850 tr/min
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	10	20	30	40	50	60	70	80	90	100	I10
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4	6	6.6
3.5SDM4/6-0.37	3.5SD4/6-0.37	0.37	0.5	H(m)	33	32	31	30	29	28	26	23	20	16	11	5
3.5SDM4/8-0.55	3,5SD4/8-0,55	0.55	0.75		44	43	41	40	39	38	35	31	27	21	14	7
3.5SDM4/10-0.75	3,5SD4/10-0,75	0.75	1		55	54	52	51	49	47	44	39	34	26	18	9
3.5SDM4/13-1.1	3.5SD4/13-1.1	1.1	1.5		72	70	67	66	64	61	57	51	44	34	23	12
3.5SDM4/17-1.5	3.5SD4/17-1.5	1.5	2		94	91	88	86	83	80	75	66	57	45	31	15
3.5SDM4/20-1.8	3.5SD4/20-1.8	1.8	2.5		110	107	104	101	98	95	88	78	67	53	36	18
3.5SDM4/26-2.2	3.5SD4/26-2.2	2.2	3		143	139	135	131	127	123	114	101	87	69	47	23

Modèle		P2		Débit n = 2850 tr/min
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	20	40	60	80	100	120	140
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	1.2	2.4	3.6	4.8	6	7.2	8.4
3.5SDM6/6-0.55	3,5SD6/6-0,55	0.55	0.5	H(m)	33	31	30	28	25	20	14	5
3.5SDM6/8-0.75	3,5SD6/8-0,75	0.75	0.75		44	42	40	38	34	27	19	6
3.5SDM6/11-1.1	3.5SD6/11-1.1	1.1	1		61	57	55	52	46	37	26	9
3.5SDM6/14-1.5	3.5SD6/14-1.5	1.5	1.25		77	73	70	66	59	47	33	11
3.5SDM6/17-1.8	3.5SD6/17-1.8	1.8	2.5		94	88	85	81	71	57	40	14
3.5SDM6/21-2.2	3.5SD6/21-2.2	2.2	3		116	109	105	100	88	70	49	17

Taille

Échelle de parachutiste
Modèle	A	B	C	D	E
3.5SDM1/9-0.25	687	322	365	11/4"	f85
3.5SDM1/11-0.37	744	332	412	11/4"	f85
3.5SDM1/14-0.55	860	342	518	11/4"	f85
3.5SDM1/18-0.75	1003	357	646	11/4"	f85
3.5SDM1/25-1.1	1237	392	845	11/4"	f85
3.5SDM1/31-1.5	1428	442	986	11/4"	f85
3,5SDM2/6-0,25	649	322	327	11/4"-11/2"	f85
3.5SDM2/8-0.37	715	332	383	11/4"-11/2"	f85
3,5SDM2/10-0,55	782	342	440	11/4"-11/2"	f85
3.5SDM2/13-0.75	911	357	554	11/4"-11/2"	f85
3.5SDM2/18-1.1	1116	392	724	11/4"-11/2"	f85
3.5SDM2/22-1.5	1280	442	838	11/4"-11/2"	f85
3.5SDM2/27-1.8	1500	492	1008	11/4"-11/2"	f85
3.5SDM3/7-0.37	736	332	404	11/4"-11/2"	f85
3.5SDM3/9-0.55	812	342	470	11/4"-11/2"	f85
3.5SDM3/11-0.75	927	357	570	11/4"-11/2"	f85
3.5SDM3/15-1.1	1128	392	736	11/4"-11/2"	f85
3.5SDM3/19-1.5	1309	442	867	11/4"-11/2"	f85
3.5SDM3/23-1.8	1525	492	1033	11/4"-11/2"	f85
3.5SDM3/29-2.2	1798	567	1231	11/4"-11/2"	f85

Taille

Échelle de parachutiste
Modèle	A	B	C	D	E
3.5SDM4/6-0.37	673	332	341	11/4"-11/2"	f85
3.5SDM4/8-0.55	740	342	398	11/4"-11/2"	f85
3.5SDM4/10-0.75	813	357	456	11/4"-11/2"	f85
3.5SDM4/13-1.1	970	392	578	11/4"-11/2"	f85
3.5SDM4/17-1.5	1172	442	730	11/4"-11/2"	f85
3.5SDM4/20-1.8	1308	492	816	11/4"-11/2"	f85
3.5SDM4/26-2.2	1592	567	1025	11/4"-11/2"	f85
3.5SDM6/6-0.55	683	342	341	11/4"-11/2"	f85
3.5SDM6/8-0.75	755	357	398	11/4"-11/2"	f85
3.5SDM6/11-1.1	913	392	521	11/4"-11/2"	f85
3.5SDM6/14-1.5	1049	442	607	11/4"-11/2"	f85
3.5SDM6/17-1.8	1222	492	730	11/4"-11/2"	f85
3.5SDM6/21-2.2	1412	567	845	11/4"-11/2"	f85

SD(M)/QJD
VIEV explosif

Nombres	Nom
1	Ressort de serrage
2	Embout
3	manchon d'expansion
4	Palier
5	Relation
6	rotor de moteur
7	Relation
8	Garniture mécanique
9	stator de moteur électrique
10	Fil électrique
11	Bague d'étanchéité en forme de "O"
12	Chambre à combustible
13	Machine à laver
14	Vis
15	Bague d'étanchéité en forme de "O"
16	Vis
17	Boulon à double tête
18	Machine à laver
19	Noix
20	Anneau de fixation
21	Machine à laver
22	Bouchon de sable
23	Douille de blindage du câble
24	Vis
25	Aile
26	Écran
27	support d'aspiration
28	Serre-câble
29	Serrer.
30	Vis
31	Boîtier de pompe
32	Vis
33	couplage
34	Bague
35	Ici
36	Un tube
37	Intermédiaire
38	Roue
39	Rondelle de réglage
40	Couvercle du diffuseur
41	Diffuseur
42	Un tube
43	Vis
44	Roulement en caoutchouc
45	Soutien
46	clapet anti-retour
47	Bague d'étanchéité en forme de "O"
48	Exporter

Moteur sous-marin asynchrone triphasé 380 - 415V ~ 50Hz

1. Interrupteurs d'alimentation

2. Contrôle automatique des cassettes

3. Pipeline

4. Soupape

5. Joint

6. Niveau statique

7. Pôle supérieur

8. Câble

9. Eh bien

10. Niveau d'agitation

11. Tige centrale

12. Corps de pompe

13. Pôle inférieur

14. Moteurs électriques sous-marins

220-240V/50Hz Câble supplémentaire

taille	Tension (v)	Puissance (kw)	Section du câble (mm²)	0,7 mm²	1mm²	1,5 mm²	2mm²	2,5 mm²	3mm²	4mm²	6 mm²	10 mm²	16 mm²	25 mm²	35 mm²	50 mm²
4"	220	0.37	Longueur du câble (m)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

380V/50Hz Câble supplémentaire

taille	Tension (v)	Puissance (kw)	Section du câble (mm²)	0,7 mm²	1mm²	1,5 mm²	2mm²	2,5 mm²	3mm²	4mm²	6 mm²	10 mm²	16 mm²	25 mm²	35 mm²	50 mm²
4"	380	0.37	Longueur du câble (m)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6"		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203
