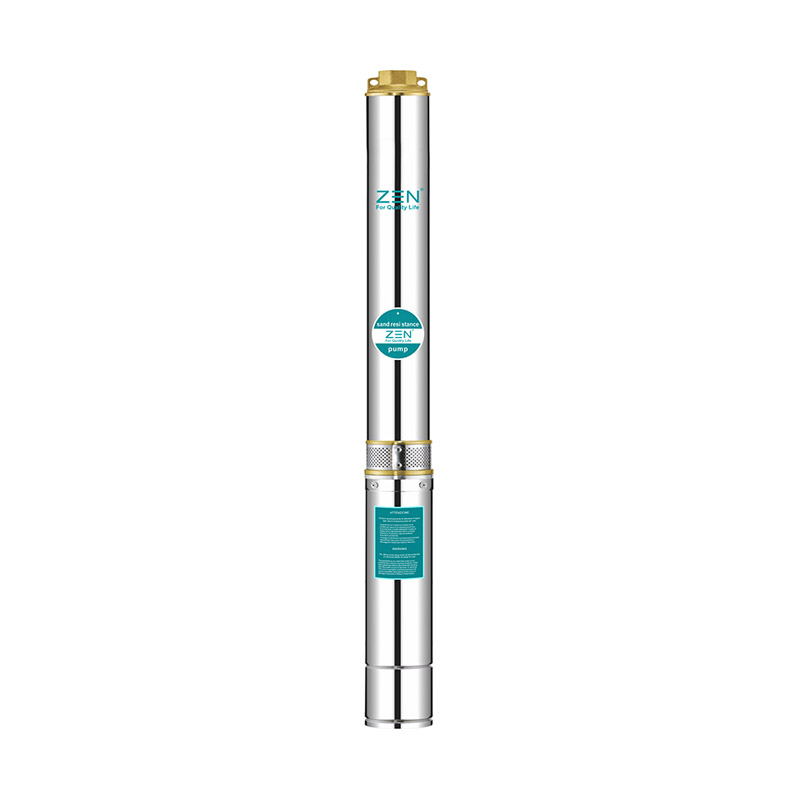

La marque ZΞN est spécialisée dans l'éclairage depuis de nombreuses années. Notre pompe submersible pour puits profonds 5SD présente un bon avantage en termes de prix et couvre la plupart des marchés en Europe et en Amérique. Nous sommes impatients de devenir votre partenaire à long terme en Chine. Identifiant* 5SD*5 : Diamètre du trou : 128 mm (5")* SD : Nom de la pompe*8 : Capacité (m³/h)*06 : Scène* 1.1 : Puissance du moteur (KW)
1. Pour fournir de l’eau à partir de puits ou de réservoirs.
2. Pour usage domestique, civil et industriel.
3. Pour le jardin et l'irrigation.
1. La température maximale du liquide peut atteindre + 35°C.
2. Teneur maximale en sable : 0,25 %.
3. Profondeur de plongée maximale : 100 m.
4. Diamètre minimum du puits : 5".
1. Moteur électrique à enroulements multiples ou écran entièrement fermé
2. Triphasé : 380V - 415V / 50Hz
3. Équipé d'un boîtier de commande de lancement ou d'un boîtier de commande automatique numérique
4. La pompe est conçue en utilisant la tension du boîtier
5. Normes de taille NEMA
1. Garniture mécanique spéciale
2. Autres tensions ou fréquences 60 Hz
Modèle | P2 | Débit n = 2850 tr/min | ||||||||||||
3~380 V/415 V | KW | HP |
Q L/min m³/heure |
0 | 33 | 50 | 67 | 83 | 100 | 117 | 133 | 150 | 167 | 183 |
0 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | ||||
5SD806-1.1 | 1.1 | 1.5 | H(m) | 70 | 66 | 63 | 60 | 57 | 51 | 45 | 39 | 30 | 20 | 4 |
5SD807-1.5 | 1.5 | 2.0 | 82 | 77 | 74 | 70 | 67 | 60 | 53 | 46 | 35 | 23 | 4 | |
5SD808-2.2 | 2.2 | 3.0 | 95 | 88 | 84 | 80 | 76 | 68 | 60 | 52 | 40 | 26 | 5 | |
5SD812-3.0 | 3.0 | 4.0 | 140 | 132 | 126 | 120 | 114 | 102 | 90 | 78 | 60 | 40 | 6 | |
5SD814-4.0 | 4.0 | 5.5 | 165 | 154 | 147 | 140 | 133 | 119 | 105 | 91 | 70 | 46 | 7 | |
5SD820-5.5 | 5.5 | 7.5 | 235 | 220 | 210 | 200 | 190 | 170 | 150 | 130 | 100 | 66 | 8 | |
5SD826-7.5 | 7.5 | 10 | 305 | 286 | 273 | 260 | 247 | 221 | 195 | 169 | 130 | 86 | 9 |
Modèle | P2 | Débit n = 2850 tr/min | ||||||||||||
3~380 V/415 V | KW | HP |
Q L/min m³/heure |
0 | 83 | 100 | 117 | 133 | 150 | 167 | 183 | 200 | 250 | 267 |
0 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 15 | 16 | ||||
5SD1205-1.1 | 1.1 | 1.5 | H(m) | 47 | 42 | 40 | 37 | 35 | 33 | 28 | 23 | 20 | 11 | 2 |
5SD1207-1.5 | 1.5 | 2.0 | 65 | 59 | 56 | 52 | 49 | 46 | 39 | 32 | 28 | 15 | 3 | |
5SD1209-2.2 | 2.2 | 3.0 | 85 | 76 | 72 | 67 | 63 | 59 | 50 | 41 | 36 | 19 | 3 | |
5SD1212-3.0 | 3.0 | 4.0 | 112 | 101 | 96 | 89 | 84 | 78 | 66 | 54 | 48 | 25 | 4 | |
5SD1215-4.0 | 4.0 | 5.5 | 140 | 126 | 120 | 111 | 105 | 98 | 83 | 68 | 60 | 32 | 5 | |
5SD1221-5.5 | 5.5 | 7.5 | 195 | 176 | 168 | 156 | 147 | 137 | 116 | 95 | 84 | 45 | 6 | |
5SD1228-7.5 | 7.5 | 10 | 260 | 235 | 224 | 207 | 196 | 182 | 154 | 126 | 112 | 60 | 7 |
Modèle | P2 | Débit n = 2850 tr/min | ||||||||||||
3~380 V/415 V | KW | HP |
Q L/min m³/heure |
0 | 133 | 167 | 200 | 217 | 233 | 250 | 267 | 300 | 333 | 383 |
0 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 18 | 20 | 23 | ||||
5SD1503-1.1 | 1.1 | 1.5 | H(m) | 26 | 23 | 22 | 20 | 19 | 18 | 17 | 15 | 12 | 8 | 4 |
5SD1504-1.5 | 1.5 | 2.0 | 35 | 31 | 30 | 27 | 26 | 24 | 23 | 20 | 16 | 10 | 4 | |
5SD1506-2.2 | 2.2 | 3.0 | 51 | 46 | 44 | 41 | 38 | 37 | 35 | 30 | 24 | 16 | 5 | |
5SD1508-3.0 | 3.0 | 4.0 | 68 | 62 | 59 | 54 | 51 | 49 | 46 | 40 | 32 | 21 | 5 | |
5SD1511-4.0 | 4.0 | 5.5 | 95 | 85 | 81 | 74 | 70 | 67 | 64 | 55 | 44 | 29 | 6 | |
5SD1515-5.5 | 5.5 | 7.5 | 128 | 116 | 111 | 101 | 96 | 92 | 87 | 75 | 60 | 39 | 7 | |
5SD1520-7.5 | 7.5 | 10 | 170 | 155 | 148 | 135 | 128 | 122 | 116 | 100 | 80 | 52 | 8 |
Modèle | P2 | Débit n = 2850 tr/min | |||||||||
3~380 V/415 V | KW | HP |
Q L/min m³/heure |
0 | 83 | 167 | 250 | 334 | 417 | 500 | 533 |
0 | 5 | 10 | 15 | 20 | 25 | 30 | 32 | ||||
5SD2002-1.1 | 1.1 | 1.5 | H(m) | 22 | 20 | 18 | 16 | 12 | 6 | 3 | 1 |
5SD2003-1.5 | 1.5 | 2.0 | 33 | 29 | 27 | 23 | 18 | 10 | 3 | 1 | |
5SD2004-2.2 | 2.2 | 3.0 | 45 | 39 | 38 | 31 | 24 | 15 | 4 | 1 | |
5SD2006-3.0 | 3.0 | 4.0 | 67 | 62 | 55 | 47 | 35 | 19 | 5 | 1 | |
5SD2008-4.0 | 4.0 | 5.5 | 89 | 80 | 74 | 62 | 47 | 29 | 6 | 1 | |
5SD2011-5.5 | 5.5 | 7.5 | 123 | 114 | 100 | 86 | 65 | 35 | 7 | 1 | |
5SD2014-7.5 | 7.5 | 10 | 156 | 145 | 129 | 109 | 83 | 40 | 8 | 1 |
Échelle de parachutiste | |||||
Modèle | A | B | C | D | E |
5SD806-1.1 | 824 | 383 | 441 | 2" | f123 |
5SD807-1.5 | 866 | 393 | 473 | 2" | f123 |
5SD808-2.2 | 909 | 403 | 506 | 2" | f123 |
5SD812-3.0 | 1165 | 488 | 677 | 2" | f123 |
5SD814-4.0 | 1306 | 563 | 743 | 2" | f123 |
5SD820-5.5 | 1643 | 663 | 980 | 2" | f123 |
5SD826-7.5 | 1965 | 748 | 1217 | 2" | f123 |
5SD1205-1.1 | 827 | 383 | 444 | 2" | f123 |
5SD1207-1.5 | 917 | 393 | 524 | 2" | f123 |
5SD1209-2.2 | 1007 | 403 | 604 | 2" | f123 |
5SD1212-3.0 | 1212 | 488 | 724 | 2" | f123 |
5SD1215-4.0 | 1446 | 563 | 883 | 2" | f123 |
5SD1221-5.5 | 1786 | 663 | 1123 | 2" | f123 |
5SD1228-7.5 | 2190 | 748 | 1442 | 2" | f123 |
5SD1503-1.1 | 770 | 383 | 387 | 2" | f123 |
5SD1504-1.5 | 828 | 393 | 435 | 2" | f123 |
5SD1506-2.2 | 935 | 403 | 532 | 2" | f123 |
5SD1508-3.0 | 1116 | 488 | 628 | 2" | f123 |
5SD1511-4.0 | 1336 | 563 | 773 | 2" | f123 |
5SD1515-5.5 | 1668 | 663 | 1005 | 2" | f123 |
5SD1520-7.5 | 2032 | 748 | 1284 | 2" | f123 |
5SD2002-1.1 | 728 | 383 | 345 | 2" | f123 |
5SD2003-1.5 | 790 | 393 | 397 | 2" | f123 |
5SD2004-2.2 | 852 | 403 | 449 | 2" | f123 |
5SD2006-3.0 | 1041 | 488 | 553 | 2" | f123 |
5SD2008-4.0 | 1220 | 563 | 657 | 2" | f123 |
5SD2011-5.5 | 1514 | 663 | 851 | 2" | f123 |
5SD2014-7.5 | 1754 | 748 | 1006 | 2" | f123 |
1. Interrupteurs d'alimentation
2. Contrôle automatique des cassettes
3. Pipeline
4. Soupape
5. Joint
6. Niveau statique
7. Pôle supérieur
8. Câble
9. Eh bien
10. Niveau d'agitation
11. Tige centrale
12. Corps de pompe
13. Pôle inférieur
14. Moteurs électriques sous-marins
taille | Tension (v) | Puissance (kw) | Section du câble (mm²) | 0,7 mm² | 1mm² | 1,5 mm² | 2mm² | 2,5 mm² | 3mm² | 4mm² | 6 mm² | 10 mm² | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
4" | 220 | 0.37 | Longueur du câble (m) | 50 | 80 | 100 | ||||||||||
0.55 | 35 | 55 | 80 | 105 | 130 | |||||||||||
0.75 | 20 | 35 | 55 | 75 | 90 | 110 | 150 | |||||||||
0.95 | 32 | 52 | 70 | 85 | 105 | 140 | ||||||||||
1.1 | 30 | 48 | 60 | 79 | 100 | 127 | 190 | |||||||||
1.5 | 25 | 34 | 50 | 57 | 80 | 92 | 137 | 228 | ||||||||
1.8 | 23 | 32 | 48 | 55 | 78 | 90 | 135 | 226 | ||||||||
2.2 | 22 | 30 | 43 | 50 | 68 | 102 | 170 | 230 | ||||||||
3.0 | 25 | 30 | 45 | 60 | 80 | 120 | 200 | 330 | ||||||||
3.5 | 25 | 30 | 45 | 60 | 100 | 180 | 290 | |||||||||
4.0 | 25 | 35 | 55 | 90 | 150 | 220 | 300 |
taille | Tension (v) | Puissance (kw) | Section du câble (mm²) | 0,7 mm² | 1mm² | 1,5 mm² | 2mm² | 2,5 mm² | 3mm² | 4mm² | 6 mm² | 10 mm² | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
4" | 380 | 0.37 | Longueur du câble (m) | 200 | 315 | |||||||||||
0.55 | 100 | 210 | 320 | |||||||||||||
0.75 | 80 | 165 | 280 | |||||||||||||
1.1 | 120 | 180 | 250 | 308 | ||||||||||||
1.5 | 90 | 150 | 200 | 250 | 300 | 400 | ||||||||||
2.2 | 65 | 114 | 150 | 191 | 250 | 305 | 457 | |||||||||
6" | 3.0 | 77 | 100 | 128 | 170 | 205 | 307 | 390 | ||||||||
4.0 | 61 | 80 | 102 | 120 | 153 | 244 | 406 | |||||||||
5.5 | 47 | 60 | 70 | 90 | 110 | 165 | 312 | |||||||||
7.5 | 65 | 80 | 130 | 200 | 320 | |||||||||||
9.2 | 72 | 108 | 178 | 282 | 432 | |||||||||||
11 | 63 | 94 | 155 | 246 | 370 | |||||||||||
13 | 78 | 129 | 205 | 314 | ||||||||||||
15 | 69 | 114 | 180 | 277 | ||||||||||||
18.5 | 55 | 91 | 145 | 222 | 305 | |||||||||||
22 | 49 | 81 | 128 | 196 | 290 | |||||||||||
25 | 68 | 107 | 165 | 226 | 314 | |||||||||||
30 | 60 | 95 | 145 | 200 | 275 | |||||||||||
37 | 52 | 82 | 125 | 170 | 234 | |||||||||||
45.0 | 45 | 71 | 108 | 147 | 203 |
