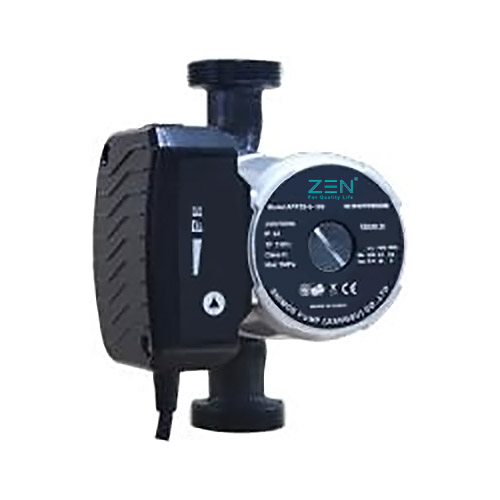

Pompe de circulation d'eau chaude de classe A de pompe à haut rendement APFLimites des applications◎ Température du liquide : 2°C - 110°C◎ Température ambiante maximale + 40°C◎ Pression maximale 10 bars.◎ Classe de protection : IP42 / IP44◎ Connexion électrique......
◎ Température du liquide : 2°C - 110°C
◎ Température ambiante maximale + 40°C
◎ Pression maximale 10 bars.
◎ Classe de protection : IP42 / IP44
◎ Connexion électrique : 220 V - 240 V ; 50 Hz
◎ Classe d'isolation : F
◎ Caractéristiques de pompage des fluides : Propre, exempt d'huiles solides et minérales, non toxique, chimiquement neutre, similaire aux propriétés de l'eau.
◎ Installation : L'axe du moteur doit être dans le sens horizontal
◎ Consommation d'énergie minimale d'efficacité énergétique nominale "A"
◎ Contrôle intelligent de conversion de fréquence magnéto
◎ Mode pression proportionnelle
◎ Mode vitesse constante
◎ Faible bruit, aucune fuite
Débit maximum : 8 m³/h
Niveau d'eau maximum : 8 m
| Pos. | Composant | Matériel |
| 1 | Boîtier de pompe | Fonte |
| 2 |
Roue de travail Val Couvercle de pompe Palier de butée Roulement radial Roulement à douille radiale Anneau magnétique Bague magnétique Paquet d'anneaux magnétiques |
PSE+GF Céramique SS 304 Graphite Céramique EPDM Ferrite SS 304 PA66+30%GF |
| 3 | Joint torique I | EPDM |
| 4 | Palier de butée du rotor | SS 304 Graphite |
| 5 | Joint torique | EPDM |
| 6 | Soupape d'air | Laiton |
| 7 | Stator | / |
| 8 | Carter de stator | Aluminium |
| 9 | Vis à tête hexagonale | Acier |
| 10 | Plaque signalétique | PA66 |
| 11 | Panneau de contrôle | PVC+ANIMAL DE COMPAGNIE |
| 12 | Joint de l'unité de commande | EPDM |
| 13 | Siège de l'unité de commande | PC |
| 14 | Câble | / |
| 15 | Carte de commande | / |
| 16 | Couvercle du boîtier de commande | PC ou aluminium |
| 17 | Des vis | Acier inoxydable |
| Modèle | Distance entre les tuyaux (mm) |
Données électriques | TÊTE MAX. （m） |
MAX. COULER （m3/heure） |
||
| Tension | P1(W) | Pouce (A) | ||||
| APF20-4-130 | 130 | 220 V-50 Hz | 22 | 0.17 | 4 | 2.5 |
| APF20-6-130 | 45 | 0.35 | 6 | 3.0 | ||
| APF25-4-130 | 130 | 22 | 0.17 | 4 | 2.5 | |
| APF25-6-130 | 45 | 0.35 | 6 | 3.0 | ||
| APF25-4-180 | 180 | 22 | 0.17 | 4 | 2.5 | |
| APF25-6-180 | 45 | 0.35 | 6 | 3.0 | ||
| APF25-8-180 | 88 | 0.72 | 8 | 8.0 | ||
| APF32-4-180 | 180 | 22 | 0.17 | 4 | 2.5 | |
| APF32-6-180 | 45 | 0.35 | 6 | 3.0 | ||
| APF32-8-180 | 88 | 0.72 | 8 | 8.0 | ||
