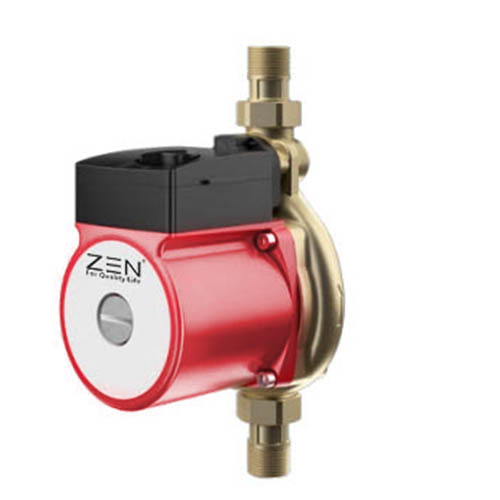

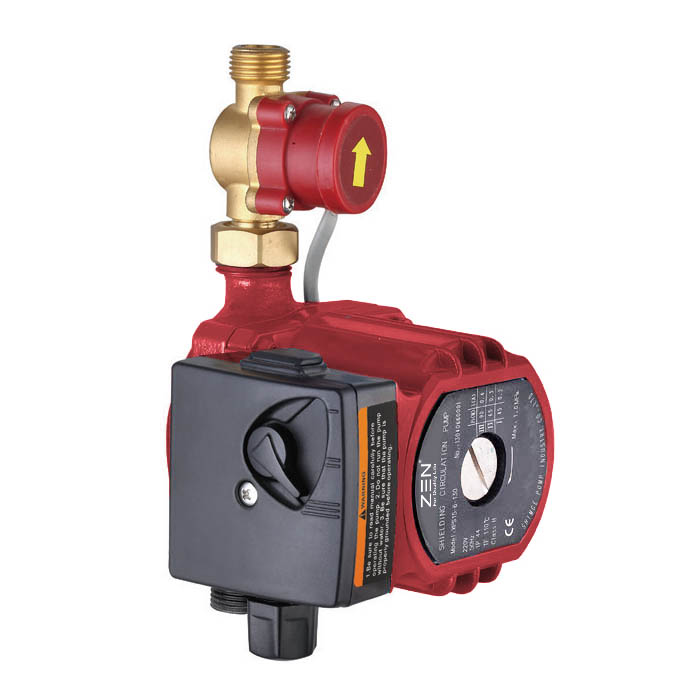

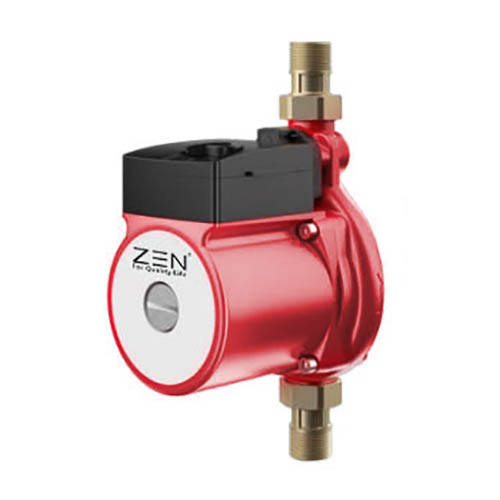

Pompe de surpression ZP(S)Limites des applications◎ Température du liquide : + 2°C - + 90°C◎ Température ambiante maximale + 40°C◎ Pression maximale 10 bars.◎ Classe de protection : IP44◎ Connexion : 220 V/50 Hz, 220 V/60 Hz, 127 V/60 Hz◎ Classe d'isolation : H◎ Caract&#......
◎ Température du liquide : + 2°C - + 90°C
◎ Température ambiante maximale + 40°C
◎ Pression maximale 10 bars.
◎ Classe de protection : IP44
◎ Connexion : 220 V/50 Hz, 220 V/60 Hz, 127 V/60 Hz
◎ Classe d'isolation : H
◎ Caractéristiques de pompage des fluides : Propre, exempt d'huiles solides et minérales, non toxique, chimiquement neutre, similaire aux propriétés de l'eau.
◎ Installation : L'axe du moteur doit être dans le sens horizontal
◎ pH : 6,5 - 8,5
◎ Mode automatique et manuel
◎ Faible bruit, aucune fuite
◎ Contrôle automatique du commutateur de débit
Débit maximum : 3,5 m3/h
Pression d'eau maximale : 12 m
Pression automatique pour l'eau du robinet domestique, pression dans les installations solaires, pression dans les conduites d'eau chaude ou froide, etc.
◎ Le produit peut être personnalisé en fonction de la tension et de la fréquence du client.
◎ Corps de pompe en laiton, corps de pompe émaillé, corps de pompe en acier inoxydable
| Pos. |
Composant | Matériel |
| 1 | bague d'étanchéité | EPDM |
| 2 | Vis à tête hexagonale | Acier |
| 3 | Stator | / |
| 4 | Joint torique I | EPDM |
| 5 | joint torique l | EPDM |
| 6 | Vis à tête hexagonale | Acier |
| 7 | bague d'étanchéité | EPDM |
| 8 | Changement de flux | / |
| 9 | Boîtier de pompe | Fonte |
| 10 | bague d'étanchéité | EPDM |
| 11 | Couvercle du commutateur de débit | PA66G30 |
| 12 | Roue de travail Val Palier de butée Roulement radial |
PESG30 Céramique Graphite Céramique |
| Pos. | Composant | Matériel |
| 13 | Boîte rotative | Acier inoxydable |
| 14 | Couvercle de boîte à bornes | abdos |
| 15 | Support de carte PCB | PA66G30 |
| 16 | Vis autotaraudeuse | Acier inoxydable |
| 17 | Condenseur | / |
| 18 | Des vis | Acier |
| 19 | Circuit imprimé | / |
| 20 | Base de boîte à bornes | PA66G30 |
| 21 | Joint de boîte à bornes | EPDM |
| 22 | Carter de stator | Aluminium |
| 23 | Soupape d'air | Laiton |
| 24 | Plaque signalétique | PA6 |
| Modèle | Dim. (mm) | syndicat |
N.W. (kg) | ||||
| H | H1 | L | G | B | |||
| ZP15-9-160 | 125 | 102 | 160 | ¾" | 105 | G¾" à G½" | 2.6 |
| ZPS15-9-140 | 125 | 102 | 140 | ¾" | 105 | G¾" à G½" | |
| ZPS20-12-180 | 156 | 135 | 180 | 1" | 145 | G1"à G¾" | 4.6 |
| Modèle | Vitesse | Entrée pouvoir P1(W) |
Courant (A) | Condenseur |
Distance entre les tuyaux (mm) |
Max. Tête (m) |
Tous ascenseur (m) |
Max. Flux (m³/h) |
Boîte Inter |
Boîte extérieure |
20" Chargement Quantité (pièces) |
||||||
| µF/450V | µF/250V | ||||||||||||||||
| 220 V/50 Hz | 220 V/60 Hz | 127 V/60 Hz | 220 V/50 Hz/60 Hz | 127 V/60 Hz | G.W. (kg) |
Fumée. (L × L × H) |
Pièces/ RCT |
Fumée. (L × L × H) |
G.W. (kg) |
||||||||
| ZP15-9-160 | - | 120 | 0.48 | 0.48 | 0.95 | 3 | 10 | 160 | 9 | 0~9 | 1.6 |
2.8 |
180x120x135 |
8 |
380x260x290 |
23 |
5880 |
| ZPS15-9-140 | 3 | 120 | 0.48 | 0.48 | 0.95 | 3 | 10 | 140 | 9 | 0~9 | 1.6 | ||||||
| 2 | 85 | 0.38 | 0.38 | 0.66 | |||||||||||||
| 1 | 60 | 0.26 | 0.26 | 0.45 | |||||||||||||
| ZPS20-12-180 | 3 | 245 | 1.04 | 1.04 | 1.80 | 6 | 20 | 180 | 12 | 0~12 | 3.5 | 5 | 200x160x180 | 4 | 415x340x200 | 21 | 3200 |
| 2 | 210 | 0.92 | 0.92 | 1.60 | |||||||||||||
| 1 | 140 | 0.63 | 0.63 | 1.10 | |||||||||||||
