Description du produit

1. Les composants sont montés sur une structure en acier.

2. Каждый контроллер имеет собственную линию измерения давления.

3. Всасывающая линия не должна включать сетчатый фильтр.

4. Обратный клапан и дроссельный клапан на нагнетательной линии.

5. Сертификация NFPA 20 не допускает всасывания с отрицательного уровня для насосов с торцевым всасыванием и насосов с раздельным корпусом.

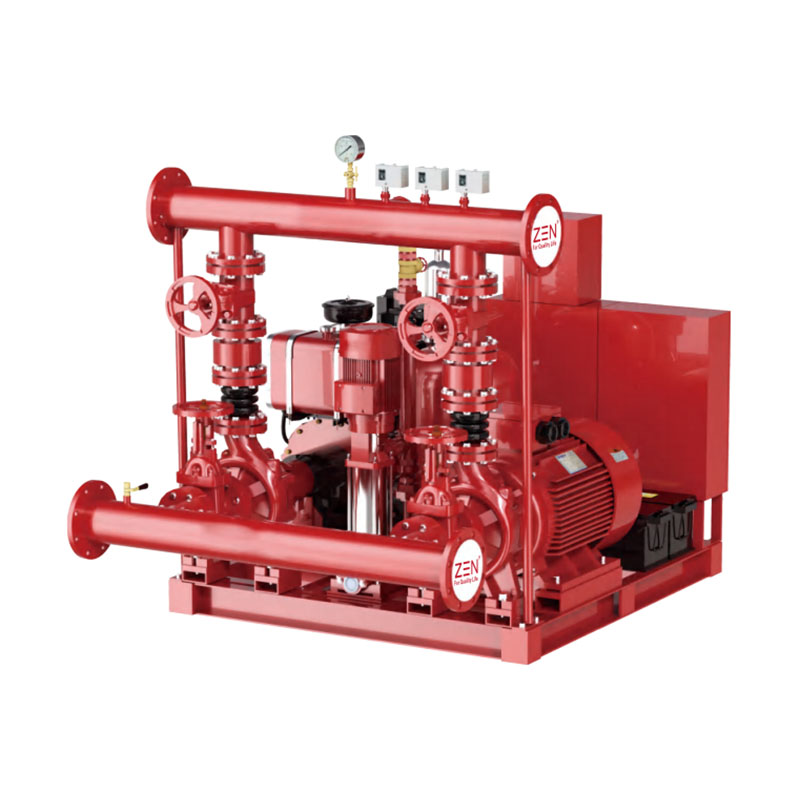

Высококачественная модель Система пожаротушения ZEDJ предлагается китайским производителем ZEN. Мы производим пожарные насосы в строгом соответствии с международными стандартами, стремясь предоставлять клиентам по всему миру высококачественную продукцию. Свяжитесь с нами в любое время.

Принцип работы

Lorsque la pression descend en dessous de la valeur définie, le pressostat déclenche le jockey et fonctionne pendant 10 minutes jusqu'à ce que la pression du système atteigne la valeur définie. Si la pression continue de baisser, la pompe principale démarre en premier. Si la pression du système ne peut pas fournir et que la pression continue de baisser, la pompe de secours est activée.

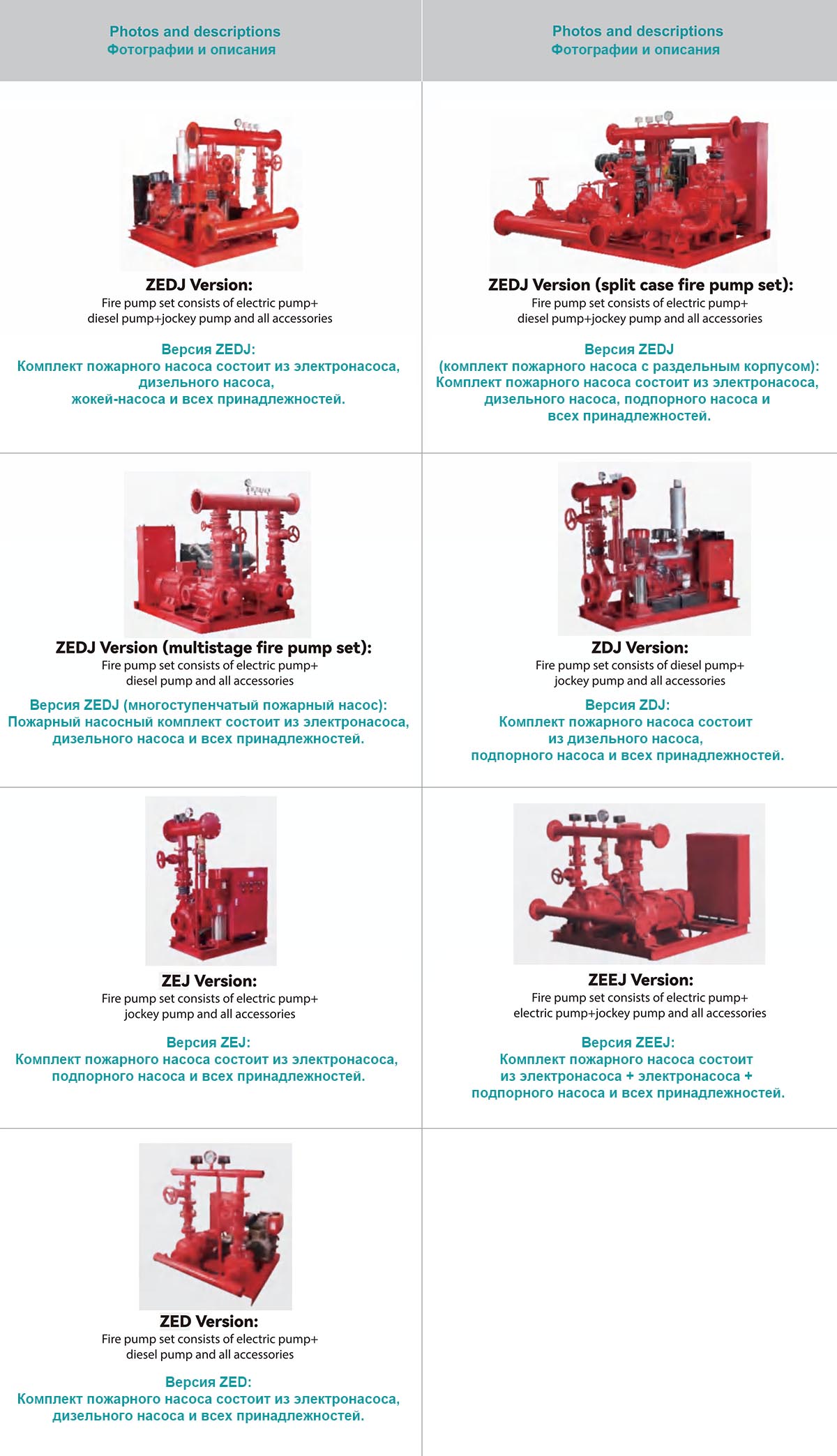

Versions de pompes à incendie NFPA 20

DONNÉES TECHNIQUES 50Hz n=2900 tr/min

	Q	H	Электрический		Diesel	Jockey
			Option 1	Option 2	Diesel	Option 1	Option 2
			Étroitement connecté	Conjugué séparé	Type d'embrayage	Пластиковая крыльчатка	Рабочее колесо SS304
	GPM	Бар
ZEDJ 50/6-5.5-8.6-2	50	6	ZST 32-250/557.5HP	XAD32-250/557.5HP	SD 32-250/558.6HP	SVP4-6/2HP	CDL(F)1-15/1HP
ZEDJ50/7-7.5-10-2	50	7	ZST 32-250/75 10HP	XAD32-250/75 10HP	SD 32-250/75 10HP	SVP4-6/2HP	CDL(F)1-15/1HP
ZEDJ50/8-10-12-3	50	8	ZST 32-250/11015HP	XAD32-250/110 15HP	SD 32-250/11012HP	SVP4-10/3HP	CDL(F)1-15/1HP
ZEDJ 50/9-10-27-3	50	9	ZST 32-250/150 20HP	XAD32-250/150 20HP	SD 32-250/150 27HP	SVP4-10/3HP	CDL(F)1-17/1,5HP
ZEDJ100/7-10-10-2	100	6-7	ZST 32-250/75 10HP	XAD32-250/75 10HP	SD 32-250/75 10HP	SVP4-6/2HP	CDL(F)2-11/1.5HP
ZEDJ 100/8-15-27-3	100	8	ZST 32-250/150 20HP	XAD32-250/150 20HP	SD 32-250/150 27HP	SVP4-10/3HP	CDL(F)2-13/2HP
ZEDJ 100/9-17.5-27-3	100	9	ZST40-250/185 25HP	XAD40-250/185 25CV	SD40-250/185 27HP	SVP4-10/3HP	CDL(F)2-13/2HP
ZEDJ120/7-10-12-3	120	7	ZST 32-250/75D 10HP	XAD32-250/75H 10HP	SD 32-250/75H 12HP	SVP4-10/3HP	CDL(F)2-13/2HP
ZEDJ150/7-15-12-3	150	7	ZST 40-250/110 15HP	XAD40-250/110 15HP	SD 40-250/110 12HP	SVP4-10/3HP	CDL(F)4-10/3HP
ZEDJ200/6-20-27-3	200	6	ZST 50-250/150 20HP	XAD50-250/150 20CV	SD50-250/150 27CV	SVP4-10/3HP	CDL(F)4-10/3HP
ZEDJ200/7-25-27-3	200	7	ZST50-250/185 25HP	XAD50-250/185 25HP	SD50-250/185 27CV	SVP4-10/3HP	CDL(F)4-10/3HP
ZEDJ 200/8-30-32-3	200	8	ZST50-250/220 30HP	XAD50-250/220 30CV	SD50-250/220 32CV	SVP4-10/3HP	CDL(F)4-12/3HP
ZEDJ 200/9-40-38-4	200	9	-	XAD50-250/300 40CV	SD50-250/300 38CV	SVP4-12/4HP	CDL(F)4-123/HP
ZEDJ 200/10-50-58-4	200	10		XAD50-315/37050HP	SD50-315/370 58CV	SVP6-8/4HP	CDL(F)4-14/4HP
ZEDJ250/7-25-27-4	250	7	ZST 50-250/18525HP	XAD50-250/185 25HP	SD50-250/185 27CV	SVP6-8/4HP	CDL(F)4-12/3HP
ZEDJ300/6-25-27-4	300	6	ZST50-250/185 25HP	XAD50-250/185 25HP	SD50-250/185 27CV	SVP6-8/4HP	CDL(F)8-6/3HP
ZEDJ 300/7-30-32-4	300	7	ZST50-250/220 30HP	XAD50-250/220 30CV	SD50-250/220 32CV	SVP6-8/4HP	CDL(F)8-8/4HP
ZEDJ300/8-40-38-4	300	8	-	XAD50-250/300 40CV	SD50-250/300 38CV	SVP8-8/4HP	CDL(F)8-8/4HP
ZEDJ 300/10-50-58-5.5	300	9-10	-	XAD50-315/370 50HP	SD50-315/370 58CV	SVP8-10/5,5HP	CDL(F)8-12/5.5HP
ZEDJ 350/7-30-32-4	350	7	ZST50-250/220 30HP	XAD50-250/220 30CV	SD50-250/220 32CV	SVP8-8/4HP	CDL(F)8-8/4HP
ZEDJ400/6-30-32-4	400	6	ZST65-250/220 30HP	XAD65-250/220 30HP	SD65-250/220 32CV	SVP8-8/4HP	CDL(F)8-8/4HP
ZEDJ 400/7-40-38-5.5	400	7	ZST65-250/300 40HP	XAD65-250/300 40CV	SD65-250/300 38CV	SVP8-10/5,5HP	CDL(F)8-8/4HP
ZEDJ400/8-50-58-5.5	400	8	ZST65-250/370 50HP	XAD65-250/370 50CV	SD 65-250/370 58HP	SVP8-10/5,5HP	CDL(F)8-10/5,5HP
ZEDJ400/9-60-61-7.5	400	9	ZST 65-315/450 60 CV	XAD65-315/450 60 CV	SD65-315/450 61HP	SVP12-6/7,5HP	CDL(F)8-12/5.5HP
ZEDJ 500/7-40-38-5.5	500	6-7	ZST65-250/300 40HP	XAD65-250/300 40CV	SD65-250/300 38CV	SVP12-4/5.5HP	CDL(F)12-8/7,5HP
ZEDJ 500/8-50-58-7.5	500	8	ZST65-250/370 50HP	XAD65-250/370 50CV	SD65-250/37058HP	SVP12-6/7,5HP	CDL(F)12-8/7,5HP
ZEDJ500/9-60-61-7.5	500	9	ZST 65-315/450 60 CV	XAD65-315/450 60 CV	SD65-315/450 61HP	SVP12-6/7,5HP	CDL(F)12-9/7,5HP
ZEDJ 500/11-75-75-7.5	500	10-11	ZST 65-315/550 75HP	XAD65-315/550 75HP	SD65-315/550 75HP	SVP12-6/7,5HP	CDL(F)12-12/10HP
ZEDJ500/13-100-100-15	500	12-13	ZST65-315/750 100HP	XAD65-315/750 100CV	SD65-315/750 100 CV	-	CDL(F)12-14/15HP

	Q	H	Электрический		Diesel	Jockey
			Option 1	Option 2	Diesel	Option 1	Option 2
			Étroitement connecté	Conjugué séparé	Type d'embrayage	Пластиковая крыльчатка	Рабочее колесо SS304
	GPM	Бар
ZEDJ 500/14-125-125-15	500	14	ZST 65-315/900 125HP	XAD65-315/900 125HP	SD 65-315/900 125HP	-	CDL(F)12-14/15HP
ZEDJ 750/7-60-61-10	750	6-7	ZST 80-250/450 60HP	XAD80-250/450 60 CV	SD80-250/450 61 CV	-	CDL(F)16-8/10HP
ZEDJ 750/8-75-75-10	750	8	ZST 80-250/550 75HP	XAD 80-250/550 75HP	SD80-250/550 75HP	-	CDL(F)16-8/10HP
ZEDJ750/9-100-100-10	750	9	-	LIMITE 80-250/750 100HP	SD 80-250/750 100HP	-	CDL(F)16-8/10HP
ZEDJ750/11-100-100-12	750	10-11	ZST 80-315/750 100HP	XAD80-315/750 100HP	SD80-315/750 100 CV	-	CDL(F)16-10/15HP
ZEDJ 50/13-125-125-15	750	12-13	ZST 80-315/900 125HP	XAD 80-315/900 125HP	SD 80-315/900 125HP	-	CDL(F)16-12/15HP
ZEDJ50/14-150-150-15	750	14	-	XAD 80-315/1100 150HP	SD 80-315/1100 150HP	-	CDL(F)16-14/20HP
ZEDJ 1000/8-100-100-10	1000	8	ZST 100-250/750 100HP	LIMITE 100-250/750 100HP	SD 100-250/750 100HP	-	CDL(F))20-8/15HP
ZEDJ 1000/9-125-125-12	1000	9	ZST 100-250/900 125HP	XAD 100-250/900 125HP	SD100-250/900 125 CV	-	CDL(F)20-10/15HP
ZEDJ 1000/11-150-150-12	1000	10-11	ZST100-315/1100 150HP	XAD100-315/1100 150HP	SD100-315/1100 150CV	-	CDL(F)20-10/15HP
ZEDJ1000/12-180-170-15	1000	12	ZST100-315/1320 180HP	LIMITE 100-315/1320 180HP	SD100-315/1320 170HP	-	CDL(F)20-14/20HP
ZEDJ1000/14-220-225-20	1000	13-14	ZST 100-315/1600 220HP	LIMITE 100-315/1600 220HP	SD 100-315/1600 225HP	-	CDL(F)20-14/20HP
ZEDJ 1250/8-150-150-12	1250	8	-	XAD 125-250/1100 150HP	SD125-250/1100 150CV	-	CDL(F)32-60/15HP
ZEDJ1250/9-180-170-15	1250	9	-	LIMITE 125-315/1320 180HP	SD125-315/1320 170HP	-	CDL(F)32-60/15HP
ZEDJ1250/11-220-225-15	1250	10-11	-	XAD 125-315/1600 220HP	SD125-315/1600 225HP	-	CDL(F)32-80/20HP
ZEDJ 1250/12-250-270-20	1250	12	-	LIMITE 125-315/1850 250HP	SD125-315/1850 270 CV	-	CDL(F) 32-80/20HP
ZEDJ1250/13-270-270-25	1250	13	-	XAD 125-315/2000 270CV	SD 125-315/2000 270 CV	-	CDL(F)32-100/25HP
ZEDJ 1500/8-180-170-15	1500	8	-	XAD 125-250H/1320 180HP	SD125-250H/1320 170HP	-	CDL(F))32-80/20HP
ZEDJ1500/9-180-170-20	1500	9	-	LIMITE 125-315/1320 180HP	SD125-315/1320 170HP	-	CDL(F)32-80/20HP
ZEDJ1500/10-220-225-20	1500	10	-	XAD 125-315/1600 220HP	SD125-315/1600 225HP	-	CDL(F)32-80/20HP
ZEDJ 1500/12-250-270-25	1500	11-12	-	LIMITE 125-315/1850 250HP	SD125-315/1850 270 CV	-	CDL(F))32-100/25HP
ZEDJ1500/13-270-270-25	1500	13	-	XAD125-315/2000 270HP	SD 125-315/2000 270 CV	-	CDL(F)32-100/25HP
ZEDJ2000/8-220-225-25	2000	8	-	LIMITE 150-250/1600 220HP	SD150-250/1600 225CV	-	CDL(F)45-50/25HP
ZEDJ 2000/9-270-270-25	2000	9	-	LIMITE 150-250/2000 270HP	SD150-250/2000 270CV	-	CDL(F)45-50/25HP
ZEDJ 2000/10-340-340-30	2000	10	-	XAD 150-315/2500 340HP	SD150-315/2500 340HP	-	CDL(F)45-60/30HP
ZEDJ2000/13-430-410-40	2000	11-13	-	LIMITE 150-315/3150 430HP	SD150-315/3150 410HP	-	CDL(F)45-70/40HP
ZEDJ 2500/8-220-225-30	2500	8	-	LIMITE 150-250/1600 220HP	SD150-250/1600 225CV	-	CDL(F)64-40/30HP
ZEDJ2500/9-270-270-40	2500	9	-	LIMITE 150-250/2000 270HP	SD150-250/2000 270CV	-	CDL(F)64-50/40HP
ZEDJ2500/10-340-340-40	2500	10	-	XAD150-315/2500 340HP	SD150-315/2500 340HP	-	CDL(F)64-50/40HP
ZEDJ 2500/12-430-410-40	2500	11-12	-	XAD150-315/3150 430HP	SD150-315/3150 410HP	-	CDL(F)64-60-2/40HP

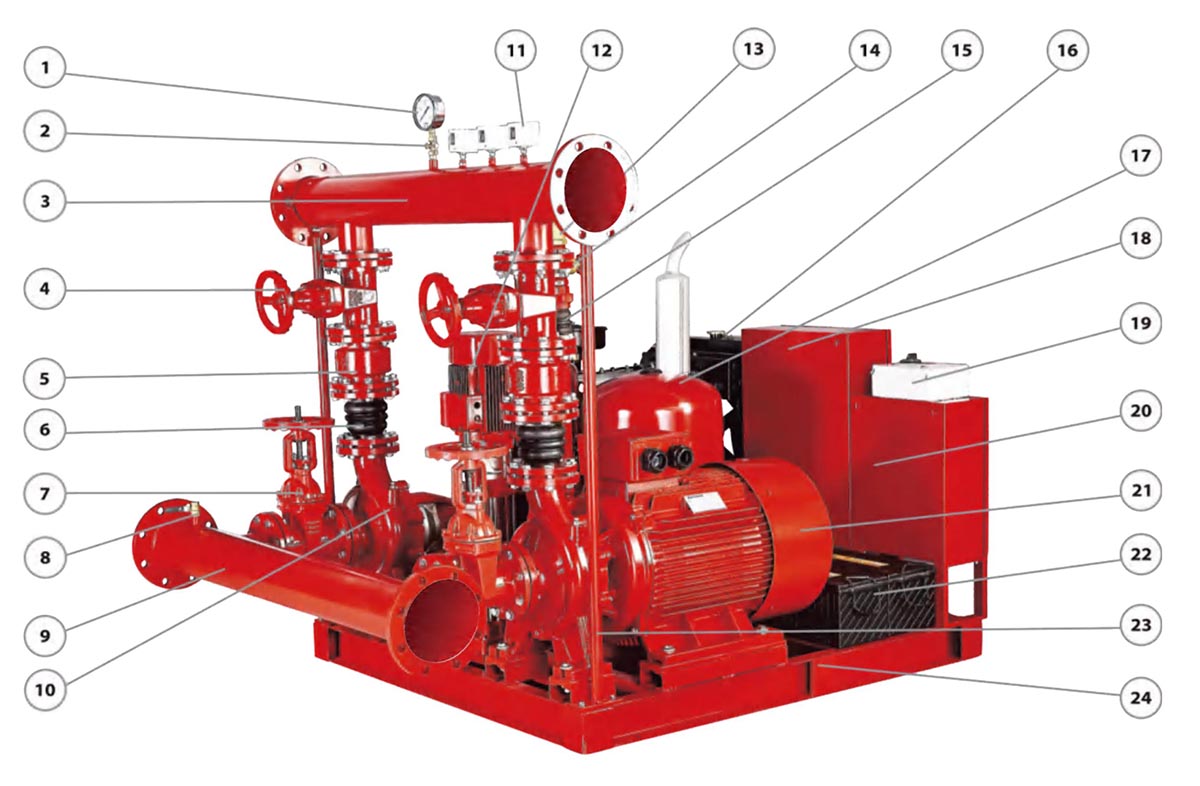

DESCRIPTION DU MATÉRIEL

№	Описание	Matériel
1	Манометр	Il y a 0-16
2	Предохранительный клапан	Laiton
3	Canalisation sous pression	Acier au carbone
4	Задвижка	Fonte malléable
5	Clapet anti-retour	Fonte malléable
6	Connexion flexible	Caoutchouc
7	OS&Y клапан	Fonte malléable
8	Предохранительный клапан	Laiton
9	Всасывающий трубопровод	Acier au carbone
10	Pompe à gasoil	Alimentation de secours
11	Реле давления	Il y a 0-16
12	Жокей-насос	Alimentation de secours
13	Clapet anti-retour Jockey	Laiton
14	Vanne d'arrêt Jockey	Laiton
15	Connexion flexible	Caoutchouc
16	Дизельный двигатель	Внутреннего сгорания
17	Réservoir sous pression	Fonte / Membrane EPDM
18	Электрический контроллер	Прямой пуск/Звезда-треугольник
19	Contrôleur jockey	Démarrage direct
20	Contrôleur diesel	Démarrage direct
21	Pompe électrique	Source principale
22	Аккумуляторы	Основной/Резервный
23	Tige de support	Чугун
24	Основание	Чугун

TABLEAU DES DIAMÈTRES DES TUYAUX

Débit de la pompe		Минимальные диаметры труб (номинальные)
GPM	m³/heure	Succion	Rejeter
25	6	1"-DN25	1"-DN25
50	11	1^1/2"-Dn40	1^1/4"-DN32
100	23	2"-DN50	2"-DN50
150	34	2^1/2"-DN65	2^1/2"-DN65
200	45	3"-DN80	3"-DN80
250	57	4"-DN100	3"-DN80
300	68	4"-DN100	4"-DN100
400	91	4"-DN100	4"-DN100
450	102	5"-DN125	5"-DN125
500	114	5"-DN125	5"-DN125

Débit de la pompe		Минимальные диаметры труб (номинальные)
GPM	m³/heure	Succion	Rejeter
750	170	6"-DN150	6"-DN150
1000	227	8"-DN200	6"-DN150
1250	284	8"-DN200	8"-DN200
1500	341	8"-DN200	8"-DN200
2000	455	10"-DN250	10"-DN250
2500	568	10"-DN250	10"-DN250
3000	682	12"-DN300	12"-DN300
3500	795	12"-DN300	12"-DN300
4000	909	14"-DN350	12"-DN300
4500	1023	16"-DN400	14"-DN350
5000	1136	16"-DN400	14"-DN350

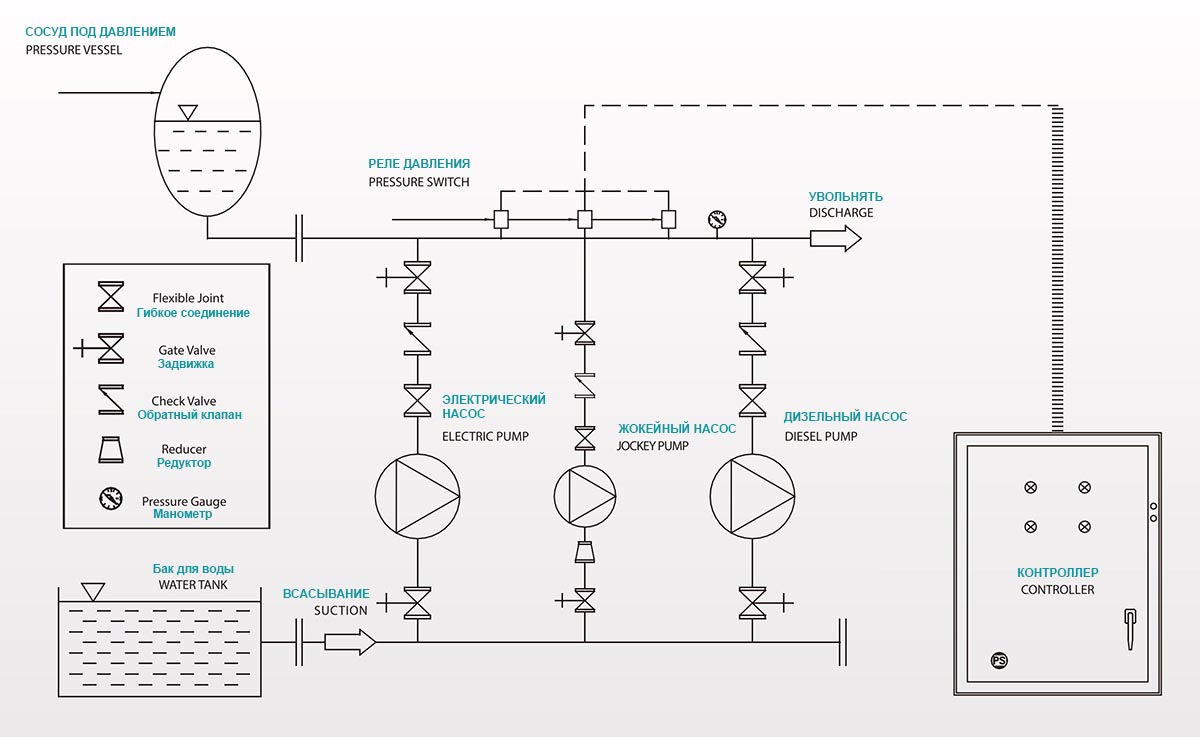

SCHÉMA DE CIRCUIT D'UNE POMPE À INCENDIE
